Tato dokumentace je ve stavu k roku 2022 = není upravena na aktuální datový model DTMŽ a nejsou v ní zapracovány změny ve způsobu měření. Aktuální dokument naleznete zde: Modelový objektový železniční katalog - www.spravazeleznic.cz
Záznam:
| Název: | Izolovaný styk |
| Typ: | Svršek 1-11 |
| Kilometráž: | Ne |
| Priorita: | 1 |
| Povinné údaje: | |
| Měřit v terénu: | Měřit rozchodkou v ose koleje, výškově v nepřevýšeném kolejnicovém pásu. (Rozchodka buď musí být odizolovaná, nebo se musí měřit těsně vedle izol.vložky a posun dopočítat.) Pozor, již nepoužívané izol.styky bývají rušeny vodivou propojkou - viz pomocný soubor "Rozlišení ostatní objekty". V tom případě se neměří. |
| DM: | 10094 |
| Kategorie výkresu: | Hlavní výkres |
| Vrstva: | Vrstva 3 - součásti železničního svršku |
| Značka: | C649  |
| Referenční bod staničení: | průmět středu izolační vložky do osy koleje |
| Poznámka: | Zákres místa měření ve fotografii je orientační, směrodatné je to, co je napsáno v řádku "měřit v terénu". |
| Pomocné: | Krabice k izol.stykům = styk.transformátor (DM 10117) se měří vždy. Přívodní kabely mezi styk.transformátorem a izol.stykem se neměří. U blízkosti izolovaných styků není vždy stykový transformátor. |

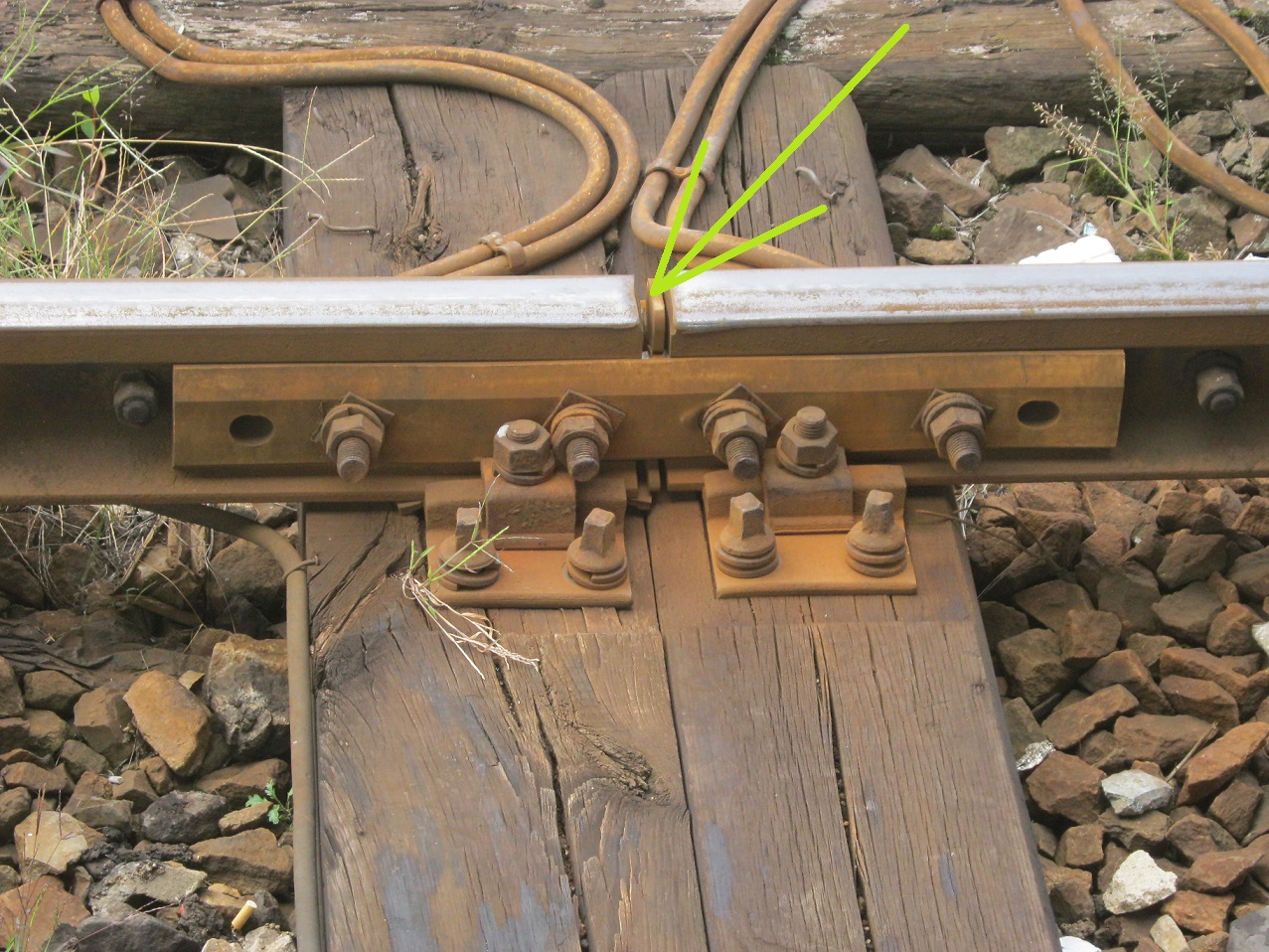

| Fotografie: | Zakreslení: |
 |  |
Všechny fotografie:

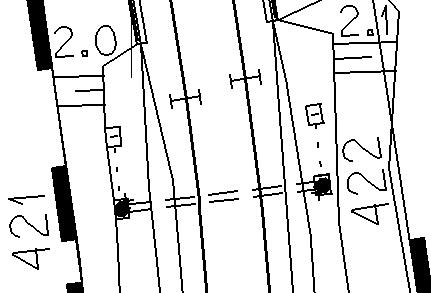

Všechny obrázky zakreslení:
