Název:Dilatační zařízení (původní zákres)
Typ:Svršek 1-11
Kilometráž:Ne
Priorita:2
Povinné údaje:

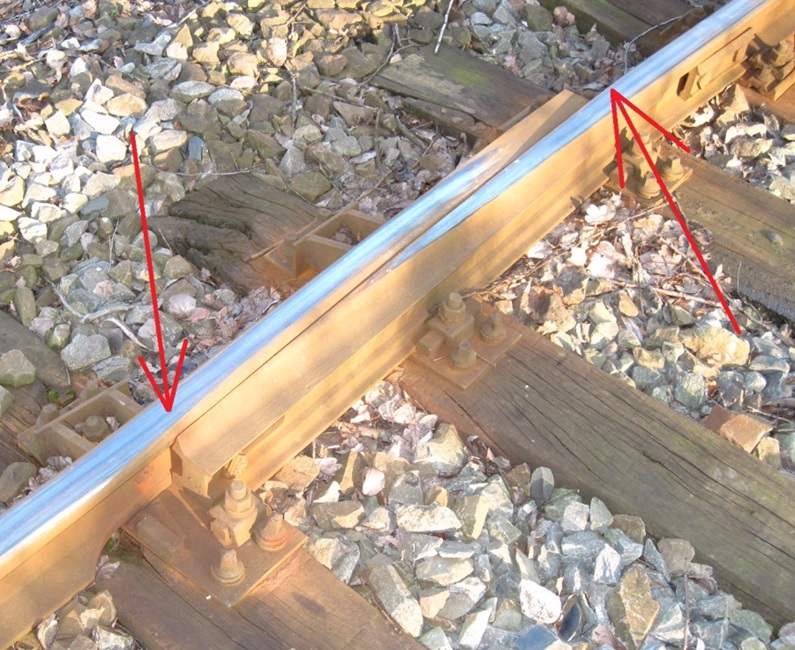

Měřit v terénu:Tento DM již nepoužívat! Měřil se u vnitřního hrotu na rozchodku v ose koleje. Nový způsob měření viz DM 10370-372 - zaměřit konec pevné a pohyblivé kolejnice, na rozchodku v ose koleje, výškově v nepřevýšeném kolejnicovém pásu.
DM:10096
Kategorie výkresu:Hlavní výkres
Vrstva:Vrstva 3 - součásti železničního svršku
Značka:C670 značka
Referenční bod staničení:bez ref.bodu
Poznámka:V zákrese se nerozlišuje dlouhé a krátké dilatační zařízení.
Pomocné:Tento DM se již nesmí používat. Na základě požadavku TPI se v roce 2018 změnil způsob zaměření a zákresu dilatačních zařízení. Nový způsob měření a zákresu viz DM 10370-10372.

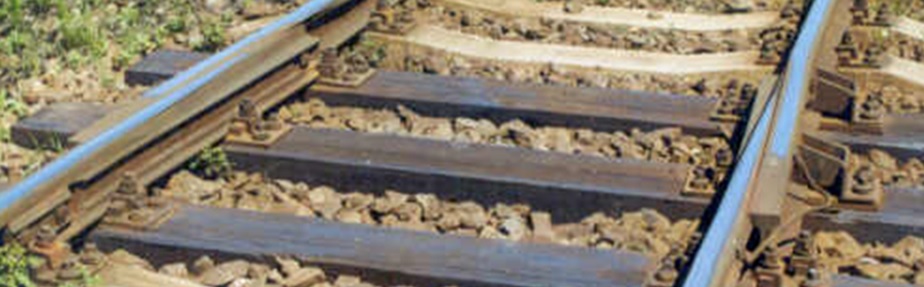

Fotografie:Zakreslení:
