Záznam:

Název:Vývody ostatních potrubí
Typ:Potrubní vedení 37-47
Kilometráž:Ne
Priorita:2

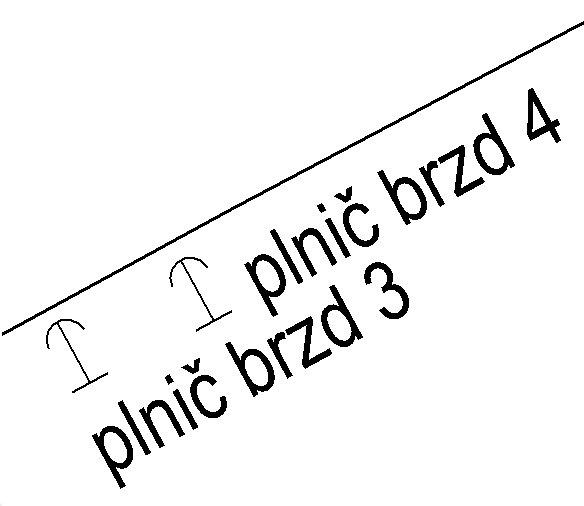

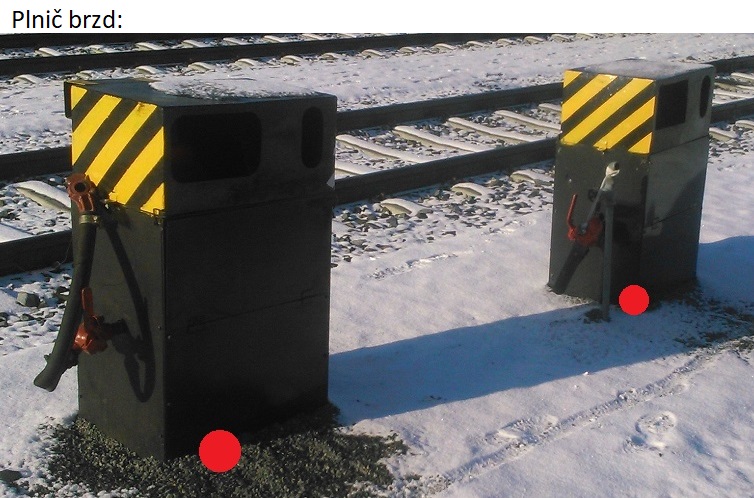

Povinné údaje:1) Popis "plnič brzd číslo uvedené na skříni".

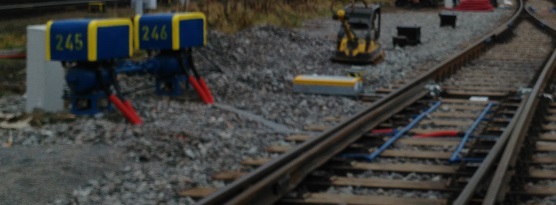

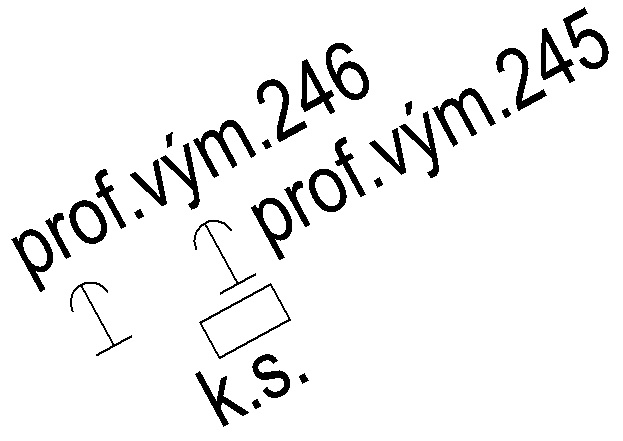

2) Popis "profukovač výměn číslo výhybky" nebo "prof.vým.číslo výhybky".
Měřit v terénu:Měřit jedním bodem středem, výškově na terénu. Pokud výška objektu nepřesahuje 0,5 m, změřit jedním bodem středem na temeni zařízení.
DM:50011
Kategorie výkresu:Hlavní výkres
Vrstva:Vrstva 37 - plynové  vedení nadzemní (včetně zařízení nadzemního i podzemního)
Značka:C699 značka
Referenční bod staničení:
Poznámka:1) Zařízení k plnění brzdové soustavy vlakových souprav vzduchem. Obvykle se vyskytuje na rozřazovacích nádražích s podzemním rozvodem stlačeného vzduchu.
2) Profukovač výměn, ventilová skříň profukování výměn. Slouží k odstraňování sněhu z prostoru výměnové části výhybek mezi jazykem a opornicí proudem stlačeného vzduchu z trysek umístěných podél paty opornice. Vyskytuje se zejména ve spádovišti.
