Tato dokumentace je ve stavu k roku 2022 = není upravena na aktuální datový model DTMŽ a nejsou v ní zapracovány změny ve způsobu měření. Aktuální dokument naleznete zde: Modelový objektový železniční katalog - www.spravazeleznic.cz

Záznam:

Název:Šachta na plynu (průlezný poklop na povrchu)
Typ:Potrubní vedení 37-47
Kilometráž:Ne
Priorita:1
Povinné údaje:Pro G-DSPS jméno/číslo šachty (má-li ho).

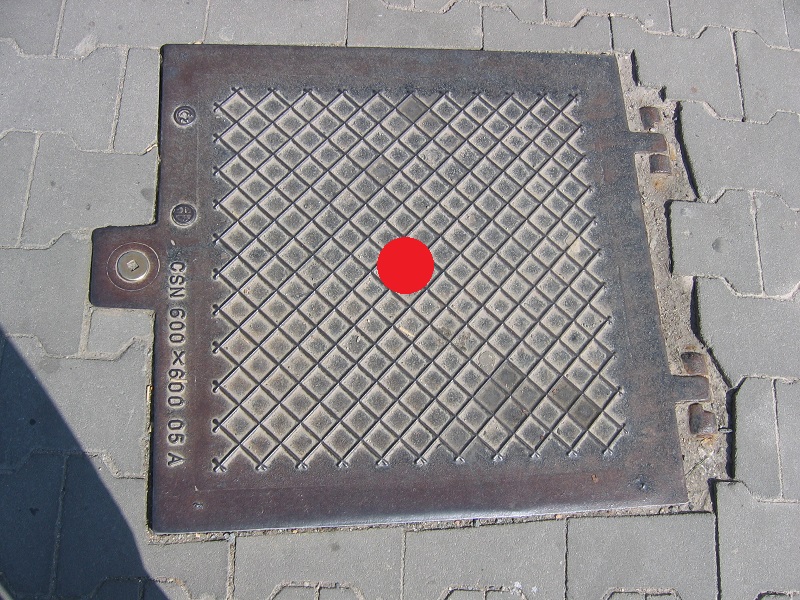

Měřit v terénu:Měřit střed poklopu. Obvod velké šachty (šířka nebo délka větší než 2m) měřit ještě i lomovými body.
Pro G-DSPS zaměřit i dno šachty.
DM:50014
Kategorie výkresu:Hlavní výkres
Vrstva:Vrstva 37 - plynové  vedení nadzemní (včetně zařízení nadzemního i podzemního)
Značka:C172 značka
Referenční bod staničení:střed poklopu

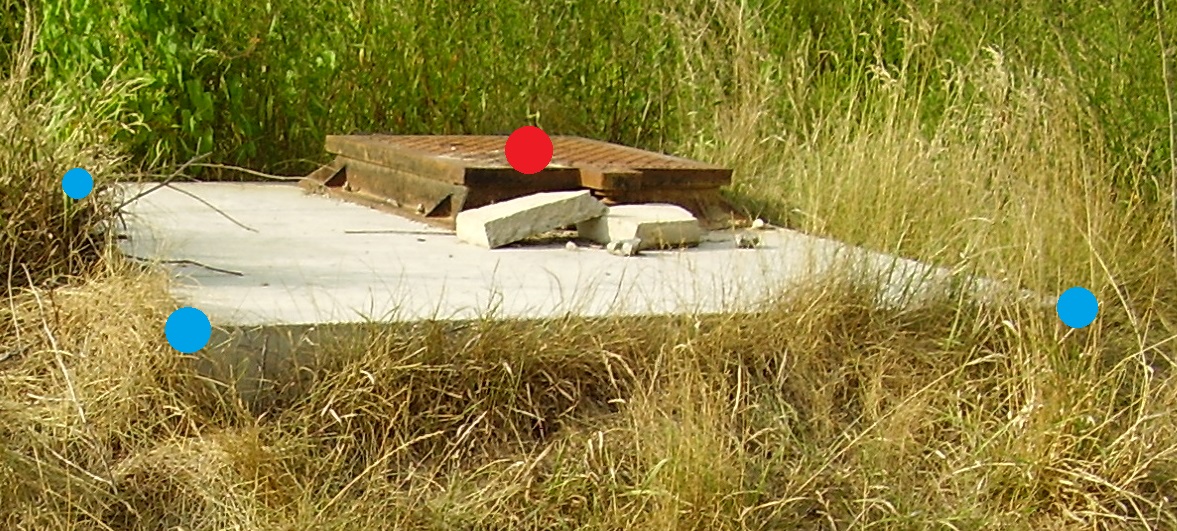

Poznámka:Obvod velké šachty (šířka nebo délka větší než 2m, modré tečky na fotografii) kreslit pomocí DM 50204 "Potrubní objekt podzemní obvodem".
Pomocné:
Fotografie:Zakreslení:
FotografieZakreslení

Všechny fotografie:

FotografieFotografie
