Tato dokumentace je ve stavu k roku 2022 = není upravena na aktuální datový model DTMŽ a nejsou v ní zapracovány změny ve způsobu měření. Aktuální dokument naleznete zde: Modelový objektový železniční katalog - www.spravazeleznic.cz

Záznam:

Název:Armatura (např.šoupě na potrubí)
Typ:Potrubní vedení 37-47
Kilometráž:Ne
Priorita:1
Povinné údaje:Pro G-DSPS jméno/číslo šoupátka (má-li ho).
Měřit v terénu:Měřit střed nahoře na armatuře.
DM:50021
Kategorie výkresu:Hlavní výkres
Vrstva:Vrstva 37 - plynové  vedení nadzemní (včetně zařízení nadzemního i podzemního)
Značka:C152 značka
Referenční bod staničení:
Poznámka:Tento DM se používá pro armaturu šoupěte a případně pro další armatury, na které nelze využít jiný, blíže specifikovaný DM.
Pomocné:Pokud zaměřený bod výškově nesedí s vrchem potrubí, nespojovat přes něj linii vedení.

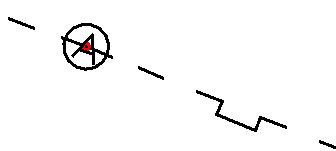

Fotografie:Zakreslení:
FotografieZakreslení
