Tato dokumentace je ve stavu k roku 2022 = není upravena na aktuální datový model DTMŽ a nejsou v ní zapracovány změny ve způsobu měření. Aktuální dokument naleznete zde: Modelový objektový železniční katalog - www.spravazeleznic.cz

Záznam:

Název:Primární teplovodní rozvod
Typ:Potrubní vedení 37-47
Kilometráž:Ne
Priorita:2
Povinné údaje:Pro G-DSPS popisovat podle požadavku objednavatele, vždy uvést minimálně materiál a průměr potrubí.

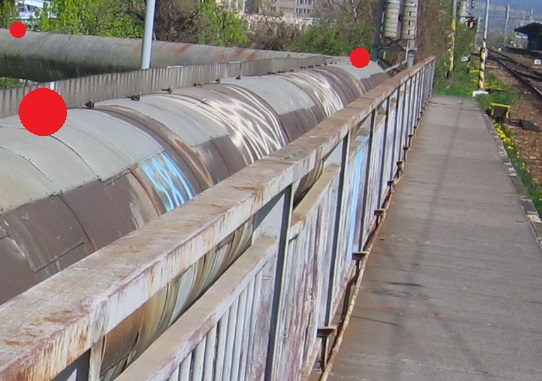

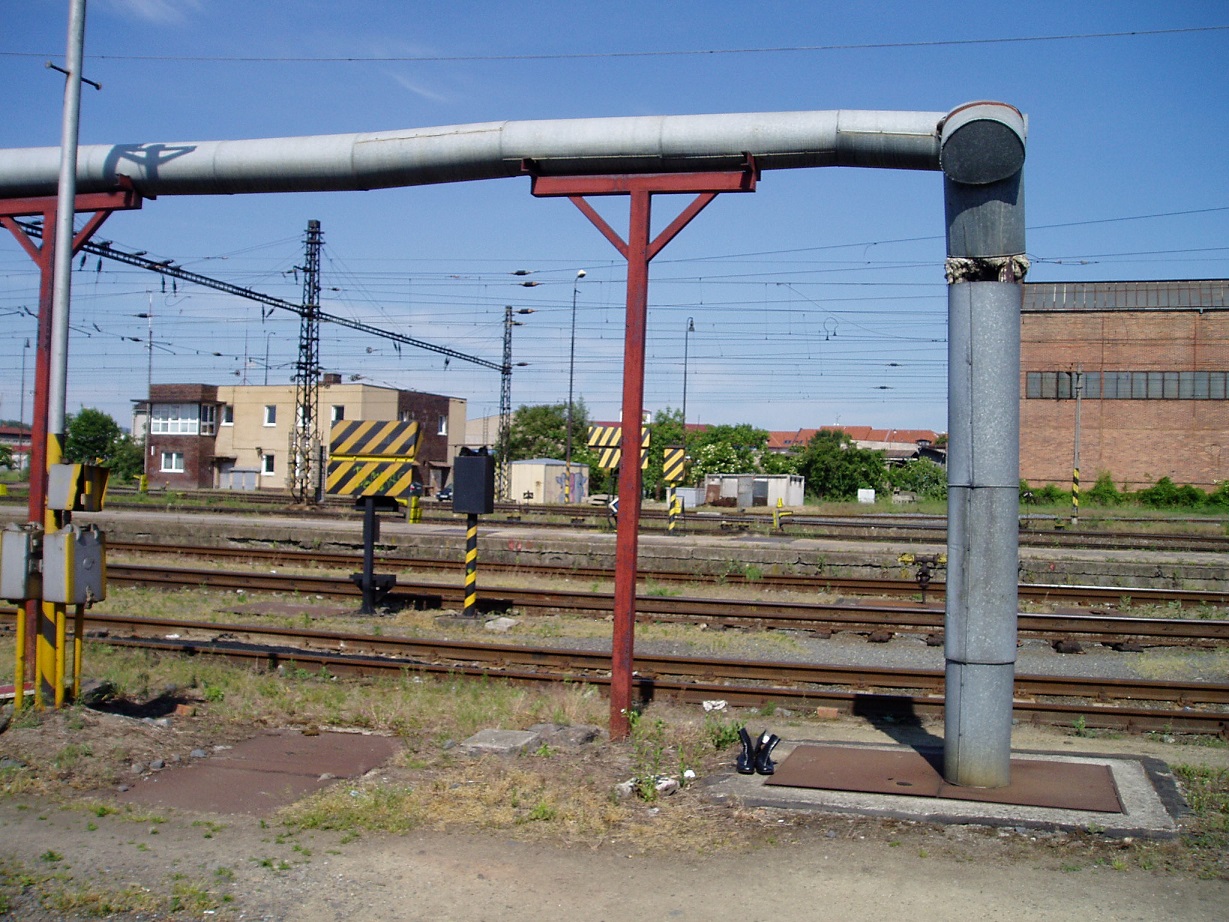

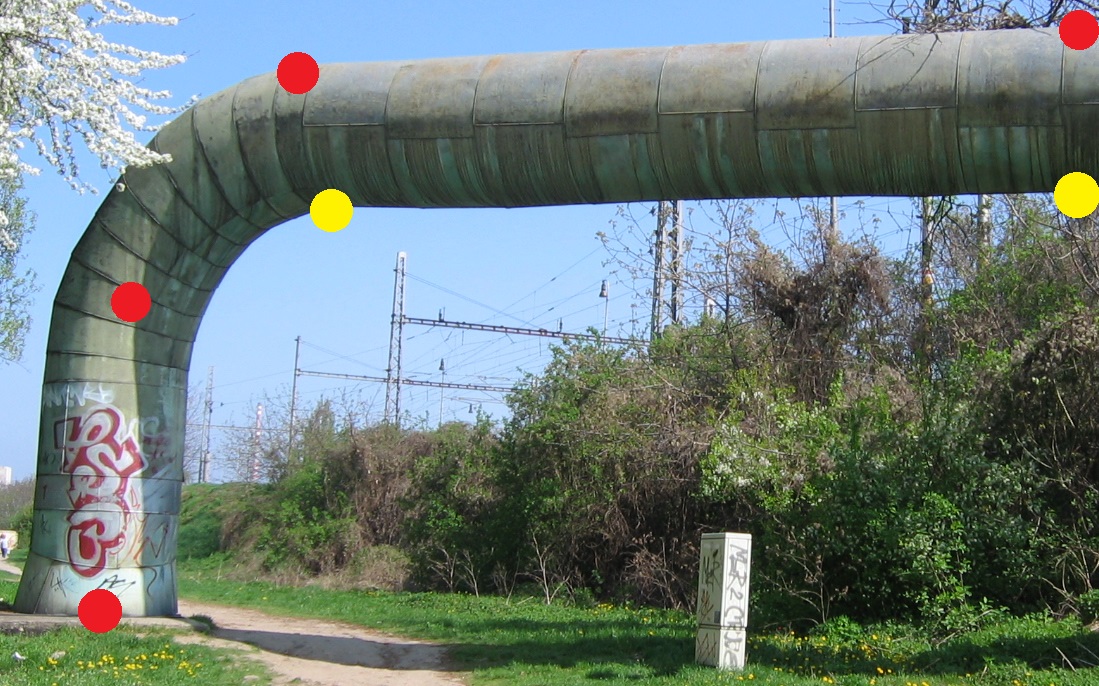

Měřit v terénu:Měřit lomové body osy potrubí. Vždy výškově určovat vrch potrubí. Pokud přechází nad tratí, doměřit i průjezdný profil. Body průjezdného profilu nespojovat.
DM:50041
Kategorie výkresu:Hlavní výkres
Vrstva:Vrstva 39 - teplovodní vedení nadzemní
Značka:Teplo10 značka
Referenční bod staničení:bod v ose vedení, výškově vrch vedení/ochrany
Poznámka:
Pomocné:

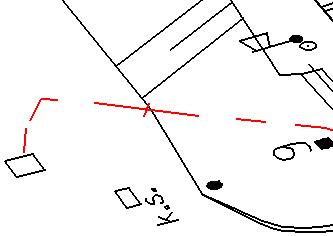

Fotografie:Zakreslení:
FotografieZakreslení

Všechny fotografie:

FotografieFotografieFotografie

Všechny obrázky zakreslení:

ZakresleníZakreslení
