Tato dokumentace je ve stavu k roku 2022 = není upravena na aktuální datový model DTMŽ a nejsou v ní zapracovány změny ve způsobu měření. Aktuální dokument naleznete zde: Modelový objektový železniční katalog - www.spravazeleznic.cz

Záznam:

Název:Výkolejka bez návěst.tělesa levostr.
Typ:Svršek 1-11
Kilometráž:Ne
Priorita:1
Povinné údaje:popis s číslem výkolejky
Měřit v terénu:Měřit rozchodkou v ose koleje, polohově u hrotu výkolejky, výškově v nepřevýšeném kolejnicovém pásu.
DM:10108
Kategorie výkresu:Hlavní výkres
Vrstva:Vrstva 3 - součásti železničního svršku
Značka:C673 značka
Referenční bod staničení:průmět hrotu výkolejky do osy koleje
Poznámka:Značku natočit podle skutečnosti.
Pomocné:Výkolejka navádí ujeté vagony pryč od míst, kde by byli ohroženi lidé nebo majetek = vždy pryč od nástupišť a hlavního kolejiště.

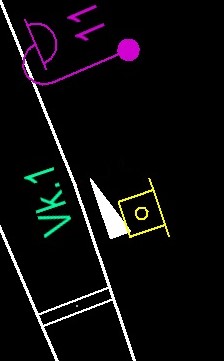

Fotografie:Zakreslení:
Zakreslení

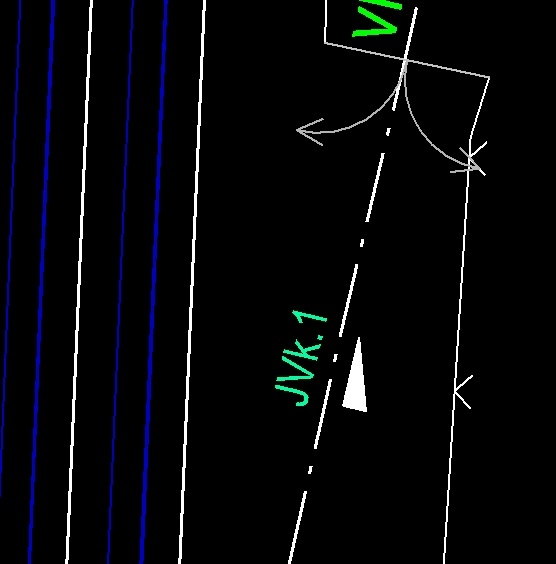

Všechny obrázky zakreslení:

ZakresleníZakreslení
