Záznam:

Název:Výkolejka s návěst.tělesem levostr.
Typ:Svršek 1-11
Kilometráž:Ne
Priorita:1
Povinné údaje:popis s číslem výkolejky
Měřit v terénu:Měřit rozchodkou v ose koleje, polohově u hrotu výkolejky, výškově v nepřevýšeném kolejnicovém pásu.
DM:10110
Kategorie výkresu:Hlavní výkres
Vrstva:Vrstva 3 - součásti železničního svršku

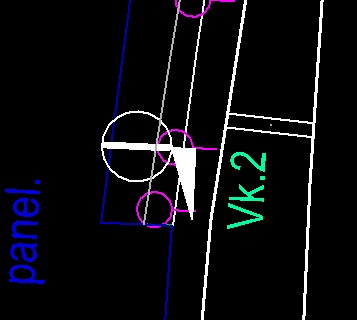

Značka:C677 značka
Referenční bod staničení:průmět hrotu výkolejky do osy koleje
Poznámka:Natočení značky vykreslit podle skutečnosti - dle hrotu výkolejky. Nezáleží na poloze návěstního tělesa. Nerozlišuje se návěstní těleso "kulaté" nebo "hranaté".

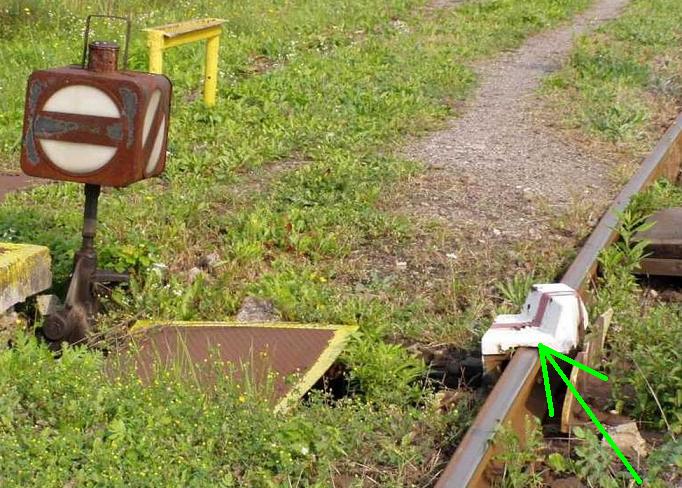

Zákres místa měření ve fotografii je orientační, směrodatné je to, co je napsáno v řádku "měřit v terénu".

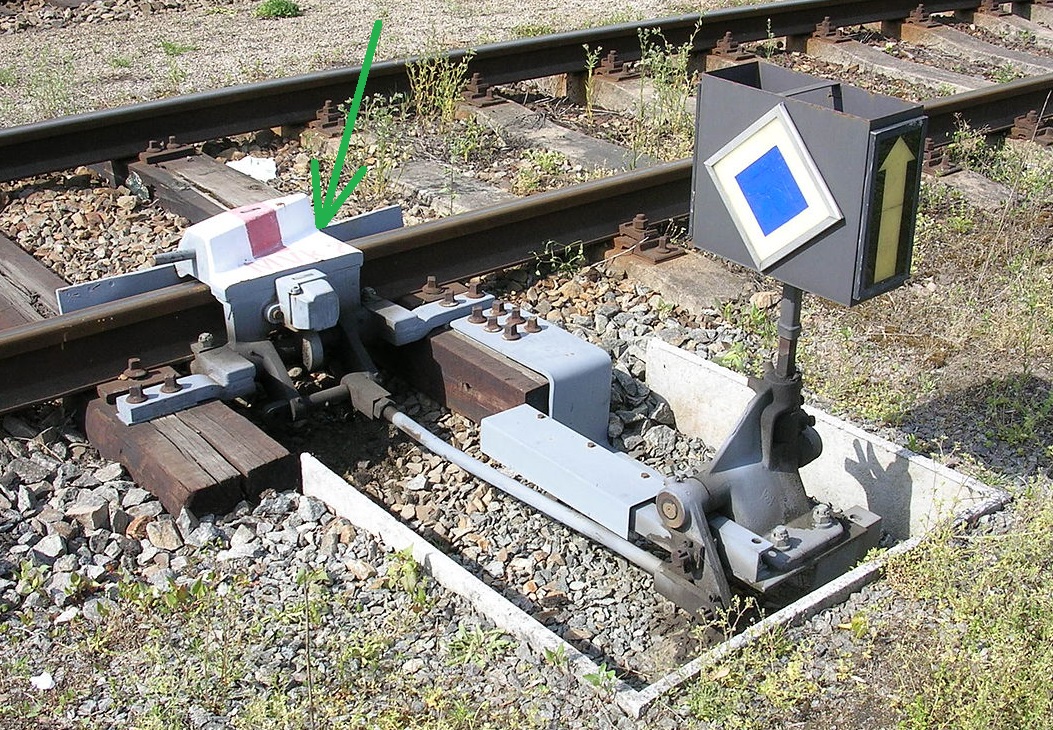

Pomocné:Návěstní těleso se neměří, ale pozor u dálkově přestavovaných výkolejek - hranatá šachta na druhé fotografii je přestavník, který je nutno zaměřit (DM 10113).
Fotografie:Zakreslení:
FotografieZakreslení

Všechny fotografie:

FotografieFotografie

Všechny obrázky zakreslení:

ZakresleníZakreslení
