| Název: | Snímač polohy jazyků |
| Typ: | Svršek 1-11 |
| Kilometráž: | Ne |
| Priorita: | 1 |
| Povinné údaje: | |
| Měřit v terénu: | Pro mapování obvykle neměřit. Pro G-DSPS měřit rozchodkou v ose koleje, polohově průmět středu krabičky do osy koleje, výškově v nepřevýšeném kolejnicovém pásu. |
| DM: | 10114 |
| Kategorie výkresu: | Hlavní výkres |
| Vrstva: | Vrstva 3 - součásti železničního svršku |
| Značka: | C094  |
| Referenční bod staničení: | |

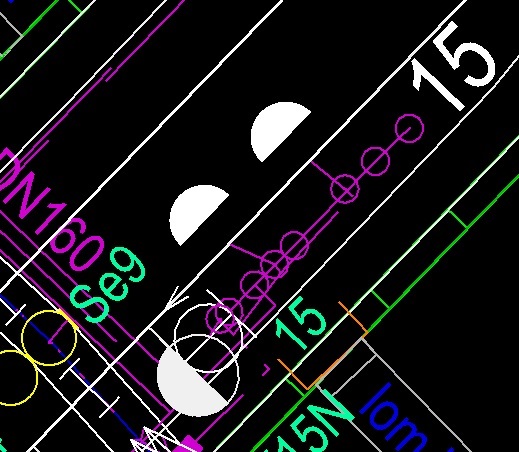

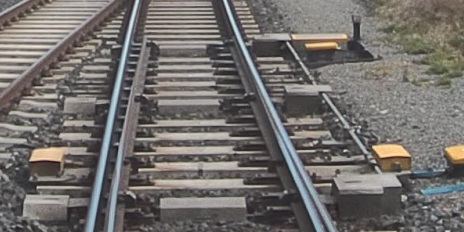

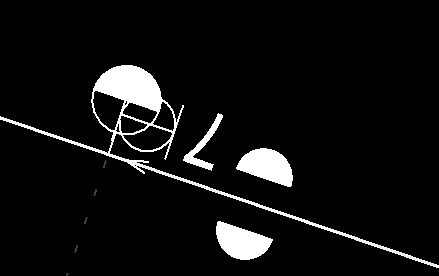

| Poznámka: | Značku natáčet podle skutečné polohy snímače. Je to součást výhybek, ale ne všech. Objevuje se na koridorech a na tratích po revitalizaci. Může být na jedné straně výhybky nebo na obou stranách - viz fotografie. Pokud je snímač umístěn na obou stranách výhybky, je potřeba zakreslit dvě značky DM 10114 natočené o 180° vůči sobě. |

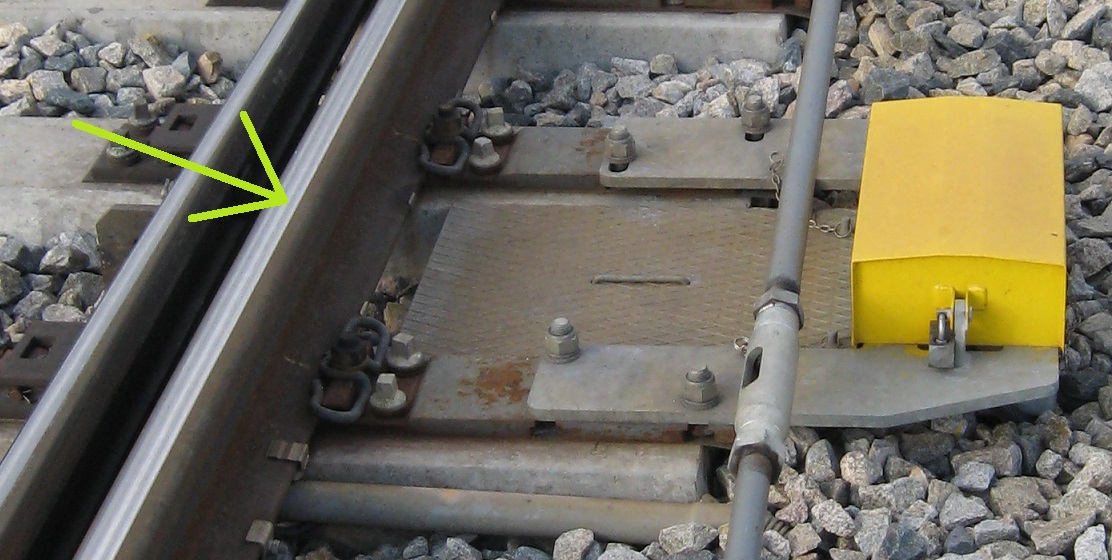

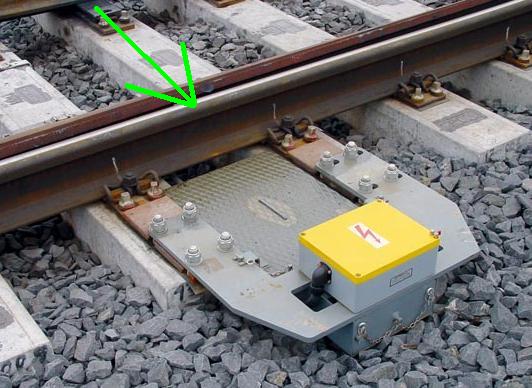

| Pomocné: | Zákres místa měření ve fotografii je orientační, směrodatné je to, co je napsáno v řádku "měřit v terénu". |
