Záznam:

Název:Čidlo,snímač,přepínač obecný,mimo koleje
Typ:Svršek 1-11
Kilometráž:Ne
Priorita:1
Povinné údaje:popis zařízení, zkratky ze seznamu povolených zkratek

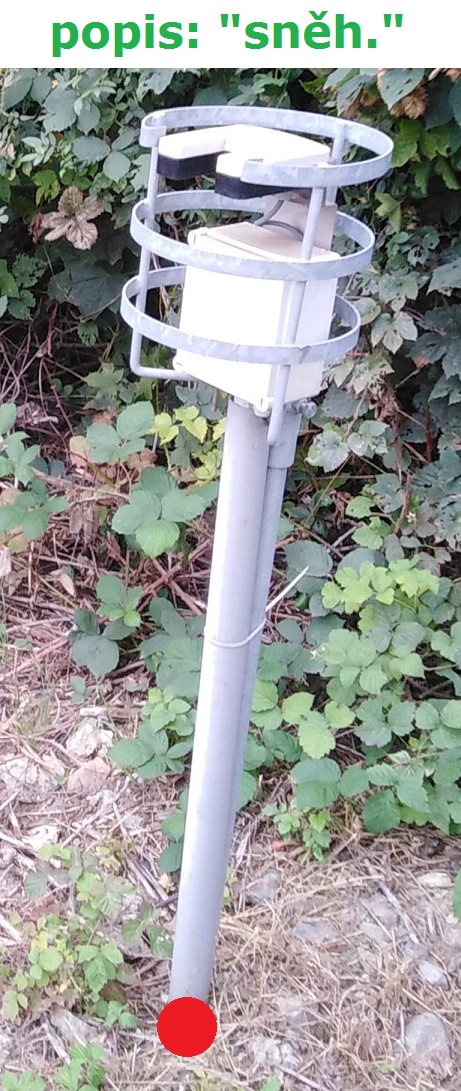

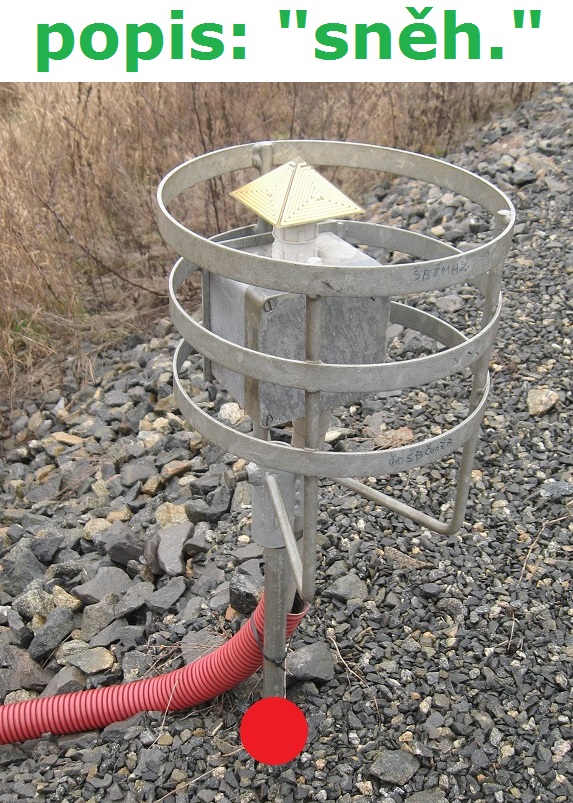

Měřit v terénu:Měřit jedním bodem na patce, případně ve výšce terénu.
DM:10301
Kategorie výkresu:Hlavní výkres
Vrstva:Vrstva 3 - součásti železničního svršku
Značka:C733 značka
Referenční bod staničení:
Poznámka:Pouze ty předměty měření, které nemají samostatnou položku DM!

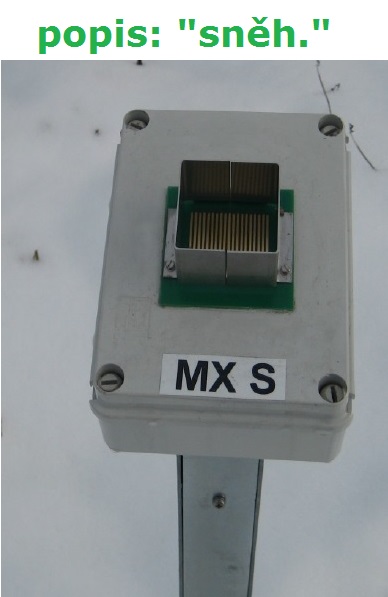

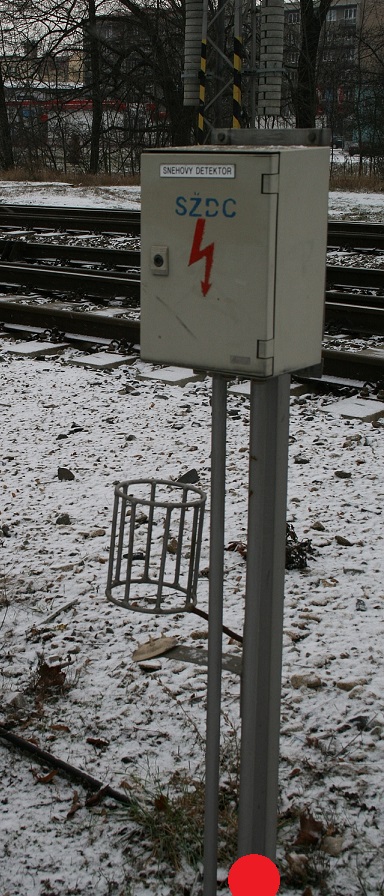

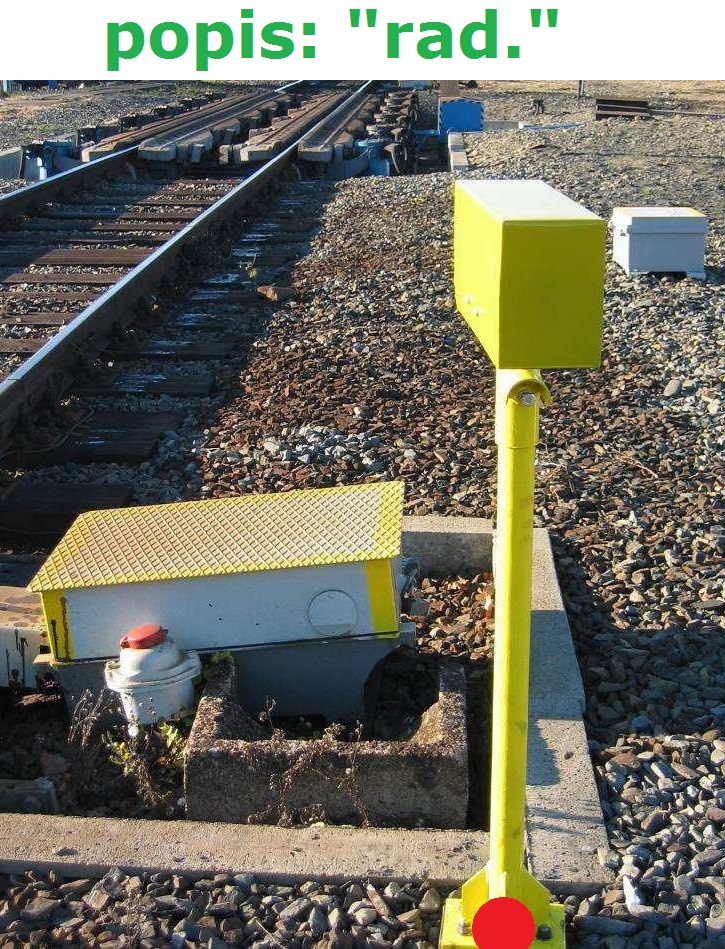

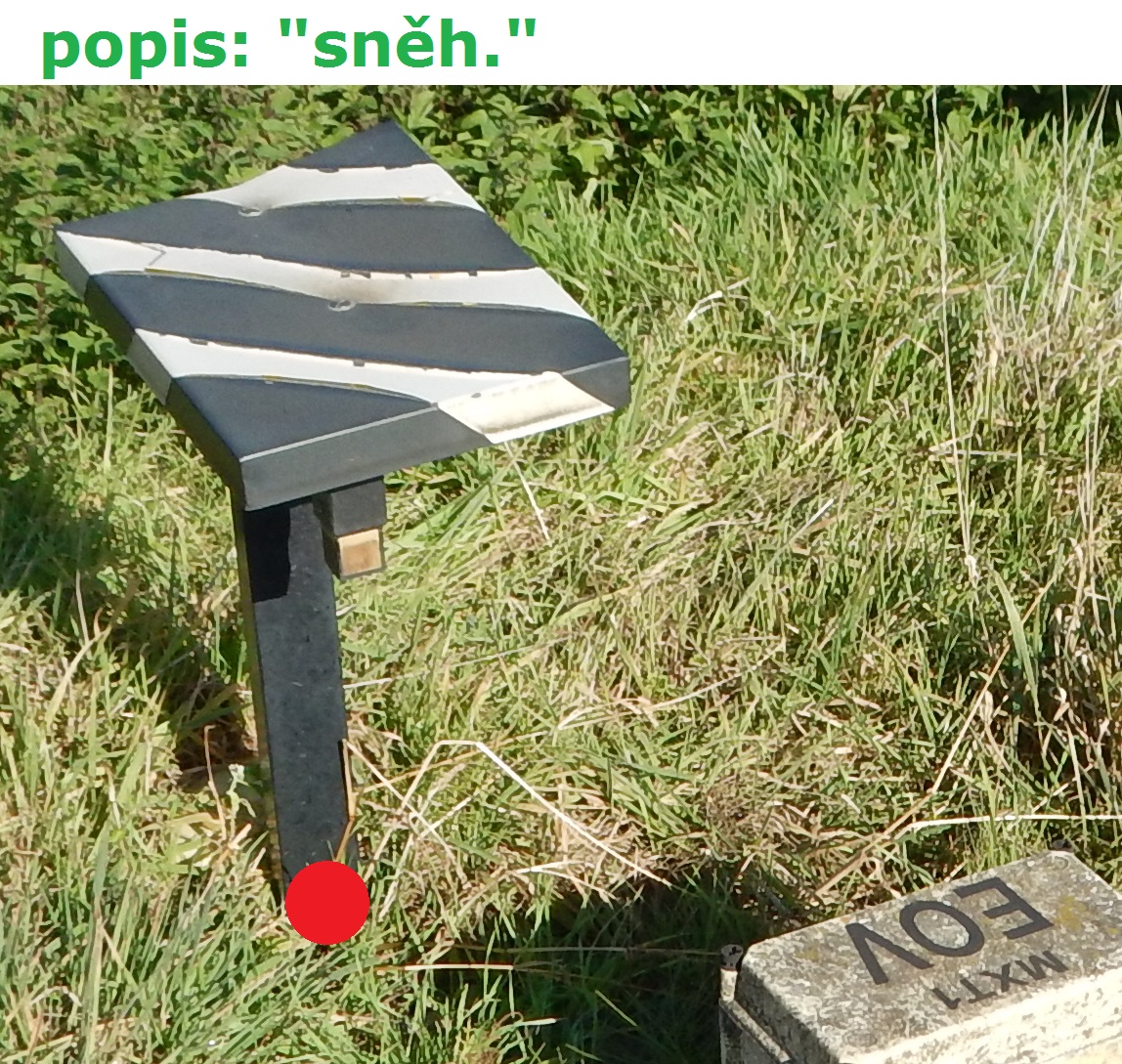

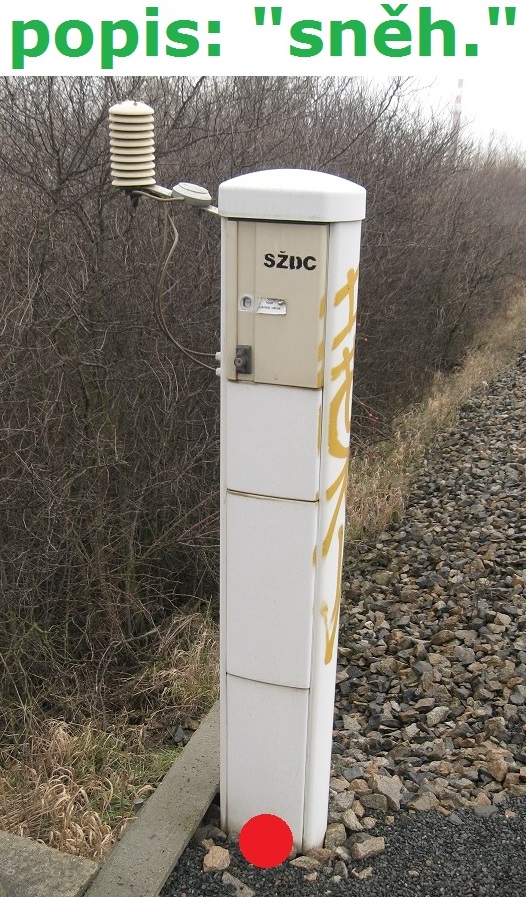

Např. sněhový detektor, snímač vlhkosti vzduchu, srážkoměr, čidlo automatického zapnutí EOV, samostatný detektor horkých obručí, radar pro měření rychlosti ve spádovištích a u kolejových brzd, sluneční panel/fotovoltaický článek/solární panel, atd.

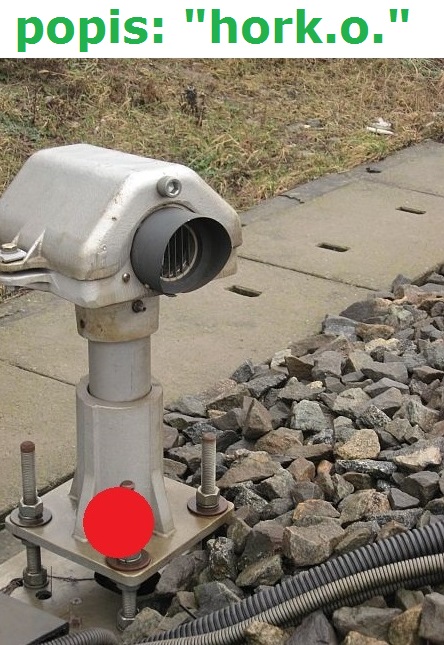

Pomocné:U snímače horkoběžnosti obručí je na opačné straně koleje umístěna stínící deska pro zabránění pronikání cizího tepelného zdroje do optiky snímače (kreslit pomocí DM 60050). Vlastní snímač je umístěn mimo koleje tak, aby jeho zorné pole bylo v úrovni brzdných špalků (kotoučových brzd).
