Tato dokumentace je ve stavu k roku 2022 = není upravena na aktuální datový model DTMŽ a nejsou v ní zapracovány změny ve způsobu měření. Aktuální dokument naleznete zde: Modelový objektový železniční katalog - www.spravazeleznic.cz
Záznam:
| Název: | Ústí štoly nebo úklonné jámy |
| Typ: | Terén 48-51 |
| Kilometráž: | Ne |
| Priorita: | 2 |
| Povinné údaje: | Symbol C231 nebo centroid 30232 |
| Měřit v terénu: | Do velikosti otvoru 2x2m zaměřit jedním bodem středem, výškově v úrovni terénu, umístit DM 60015. U většího otvoru zaměřit lomové body terénního útvaru, vykreslit terénními hranami a do plochy umístit centroid 30232. |
| DM: | 60015 |
| Kategorie výkresu: | Hlavní výkres |
| Vrstva: | Vrstva 48 - vrty, sondy, šrafování terénu |
| Značka: | C231  |
| Referenční bod staničení: | |
| Poznámka: | |
| Pomocné: |

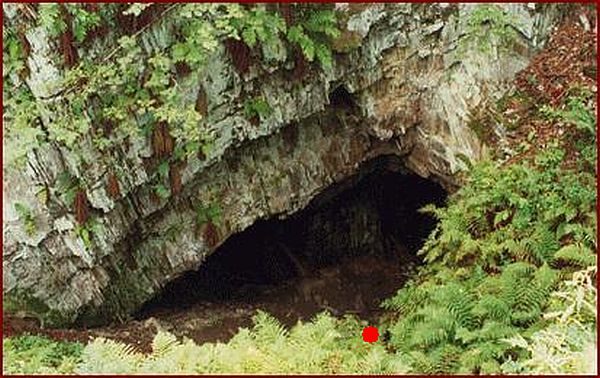

| Fotografie: | Zakreslení: |
 |  |
