Tato dokumentace je ve stavu k roku 2022 = není upravena na aktuální datový model DTMŽ a nejsou v ní zapracovány změny ve způsobu měření. Aktuální dokument naleznete zde: Modelový objektový železniční katalog - www.spravazeleznic.cz

Záznam:

Název:Šrafování sklonité terénní plochy
Typ:Terén 48-51
Kilometráž:Ne
Priorita:1
Povinné údaje:
Měřit v terénu:ne
DM:60024
Kategorie výkresu:Hlavní výkres
Vrstva:Vrstva 48 - vrty, sondy, šrafování terénu
Značka:0 značka
Referenční bod staničení:bez ref.bodu
Poznámka:Obvyklá vzdálenost dlouhých šraf je 1,5 m (ČSN 01 3411). Délka krátkých šraf je 0,5 dlouhých šraf. Kreslit pokud možno přibližně v profilech. Tento DM nevyžaduje body.
Pomocné:Kresba šraf není omezena výčtem prvků grafických skupin uvedených u objektu 60025 "Relativní výšky sklonitých terénních ploch".
Od DM2022 není povinné vynášet do výkresu relativní výšky sklonitých terénních ploch.

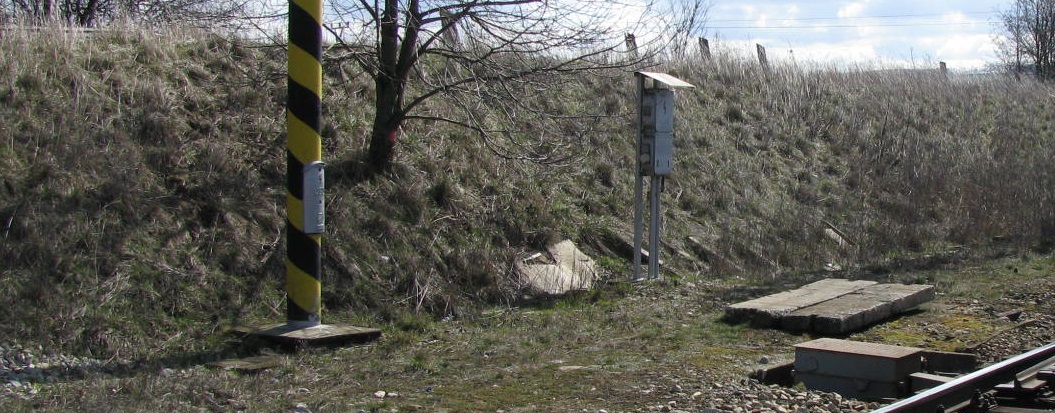

Fotografie:Zakreslení:
FotografieZakreslení
