Záznam:
| Název: | Terénní hrana horní |
| Typ: | Terén 48-51 |
| Kilometráž: | Ne |
| Priorita: | 1 |
| Povinné údaje: | Šrafování je povinné pro všechny terénní svahy. Terénní hrany tvořící násep, zářez, příkop dopravní stavby budou vytvářet plochy s centroidem 30248. Další možné centroidy jsou např.30203-30216, 30231-30234, 30246-30247. |
| Měřit v terénu: | Zaměřit lomové body (s ohledem na digitální model terénu). |
| DM: | 60029 |
| Kategorie výkresu: | Hlavní výkres |
| Vrstva: | Vrstva 49 - terénní hrany a čáry |
| Značka: | 0  |
| Referenční bod staničení: | bez ref.bodu |
| Poznámka: | Terénní svahy musí být vždy ohraničeny ze všech stran, případně vybíhat mimo zájmové území a vždy musí být zakreslena aspoň jedna skupina terénních šraf. Torze terénu není povolena - je nutno zaměřit lomové body na terénních hranách v místech, kde horní hrana přechází ve spodní terénní hranu. Ohraničení nemusí být provedeno pouze liniemi 60029 a 60030, mohou to být i jiné linie skutečných objektů (např.vodní tok,močál-hladina vody, linie budovy, linie zpevněné plochy...) |
| Pomocné: | Terénní svahy, které neodpovídají centroidu 30248 "Násep, zářez, příkop dopravní stavby, zpevněný svah" a zároveň nejsou potřebné např.pro ohraničení plochy porostu, nebudou označeny jako plochotvorné. |

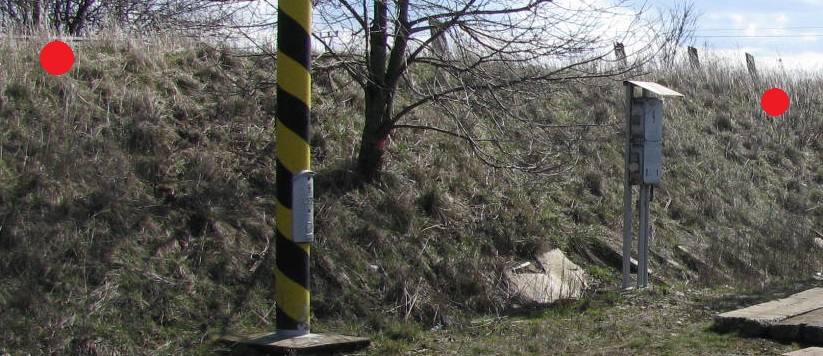

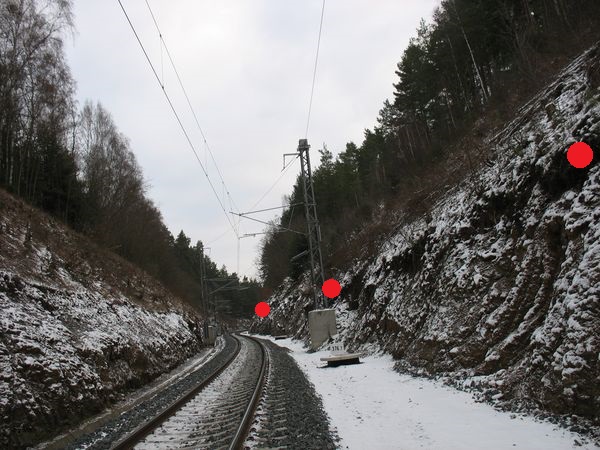

| Fotografie: | Zakreslení: |
 |  |
