Název: | Terénní hrana spodní |
Typ: | Terén 48-51 |
Kilometráž: | Ne |
Priorita: | 1 |
Povinné údaje: | Šrafování je povinné pro všechny terénní svahy.
Terénní hrany tvořící násep, zářez, příkop dopravní stavby budou vytvářet plochy s centroidem 30248. Další možné centroidy jsou např.30203-30216, 30231-30234, 30246-30247. |

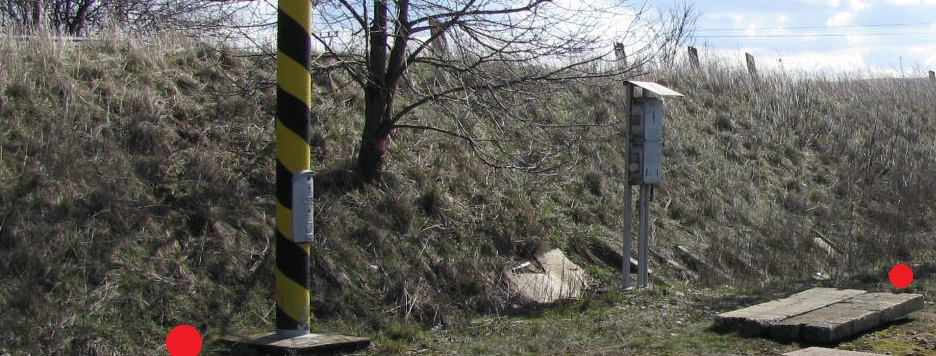

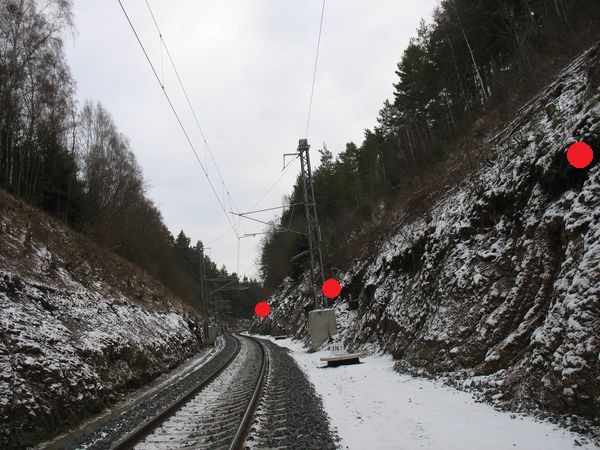

Měřit v terénu: | Zaměřit lomové body (s ohledem na digitální model terénu). |
DM: | 60030 |
Kategorie výkresu: | Hlavní výkres |
Vrstva: | Vrstva 49 - terénní hrany a čáry |
Značka: | 0 |
Referenční bod staničení: | bez ref.bodu
|
Poznámka: | Terénní svahy musí být vždy ohraničeny ze všech stran, případně vybíhat mimo zájmové území a vždy musí být zakreslena aspoň jedna skupina terénních šraf. Torze terénu není povolena - je nutno zaměřit lomové body na terénních hranách v místech, kde horní hrana přechází ve spodní terénní hranu.
Ohraničení nemusí být provedeno pouze liniemi 60029 a 60030, mohou to být i jiné linie skutečných objektů (např.vodní tok,močál-hladina vody, linie budovy, linie zpevněné plochy...) |
Pomocné: | Terénní svahy, které neodpovídají centroidu 30248 "Násep, zářez, příkop dopravní stavby, zpevněný svah" a zároveň nejsou potřebné např.pro ohraničení plochy porostu, nebudou označeny jako plochotvorné. |
