Záznam:
| Název: | Střed předmětu malého rozsahu |
| Typ: | Terén 48-51 |
| Kilometráž: | Ne |
| Priorita: | 1 |
| Povinné údaje: | popis |
| Měřit v terénu: | Měřit jedním bodem středem. Výškově - malé předměty (s výškou do 0,5m) obvykle měřit nahoře, ostatní předměty na soklu/terénu. |
| DM: | 60050 |
| Kategorie výkresu: | Hlavní výkres |
| Vrstva: | Vrstva 50 - drobné stavby,vodoh.znač,ter.před. |
| Značka: | C053  |
| Referenční bod staničení: | |

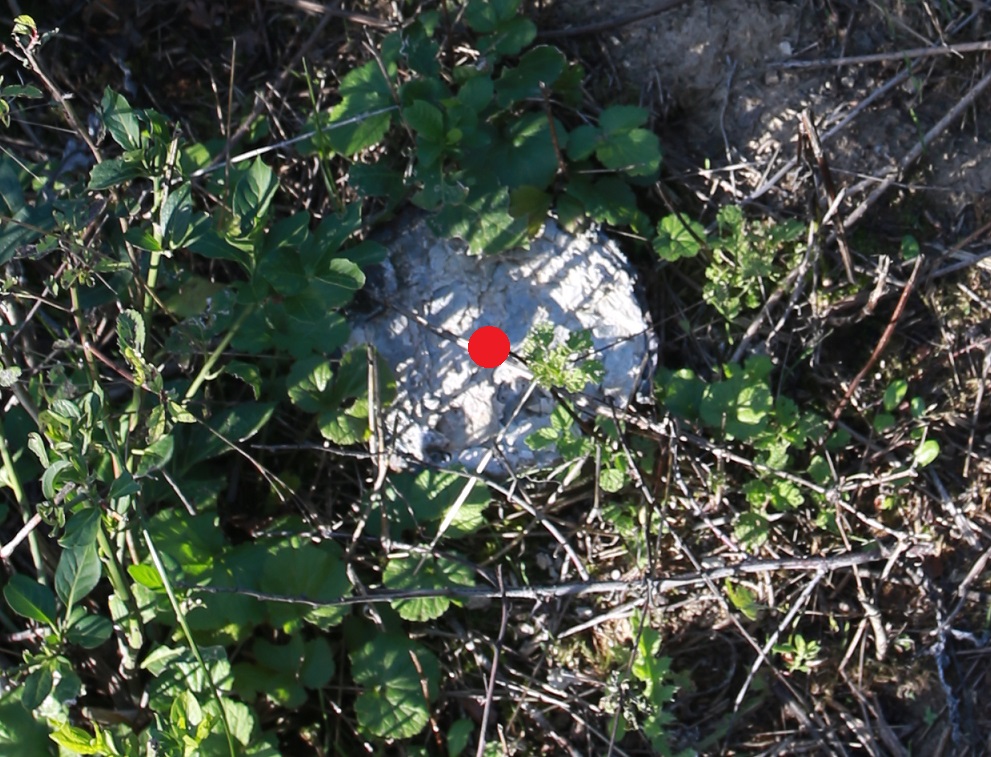

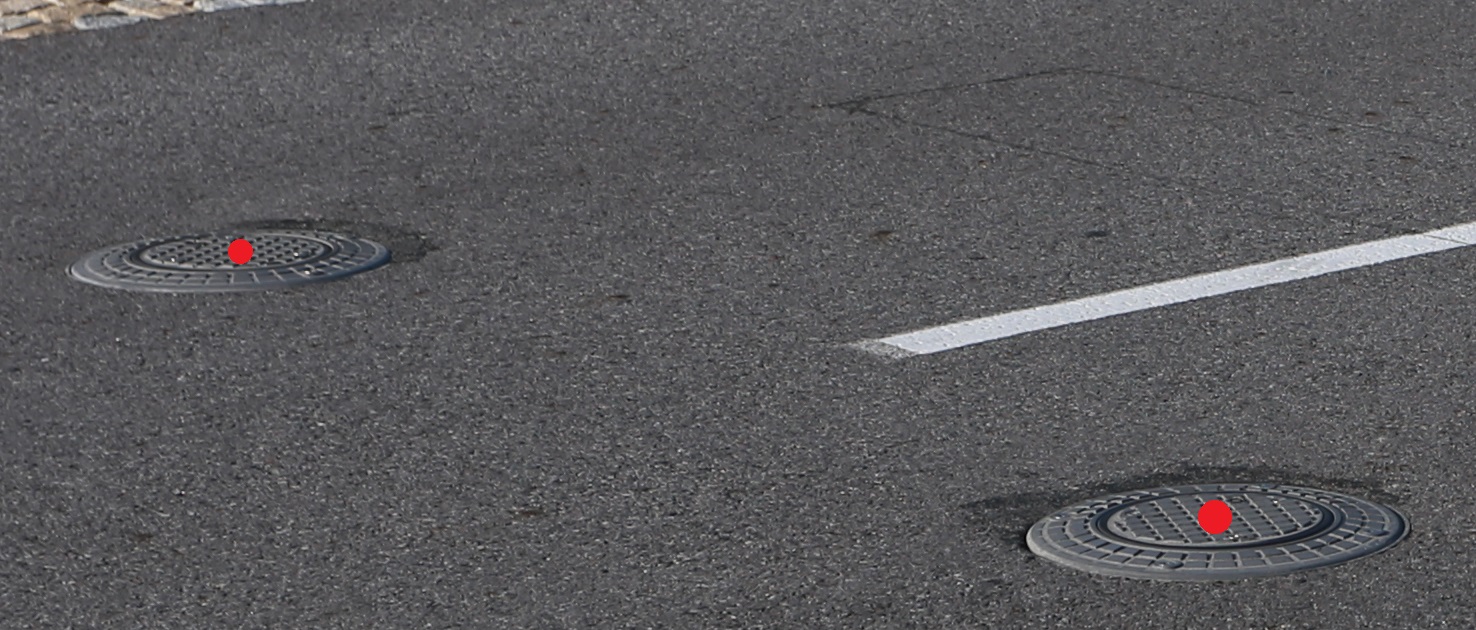

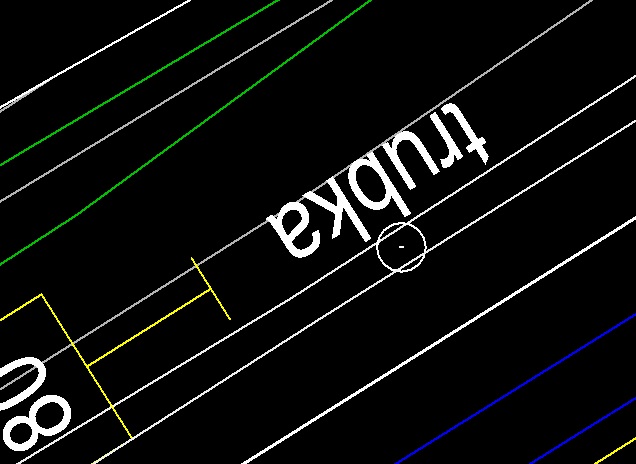

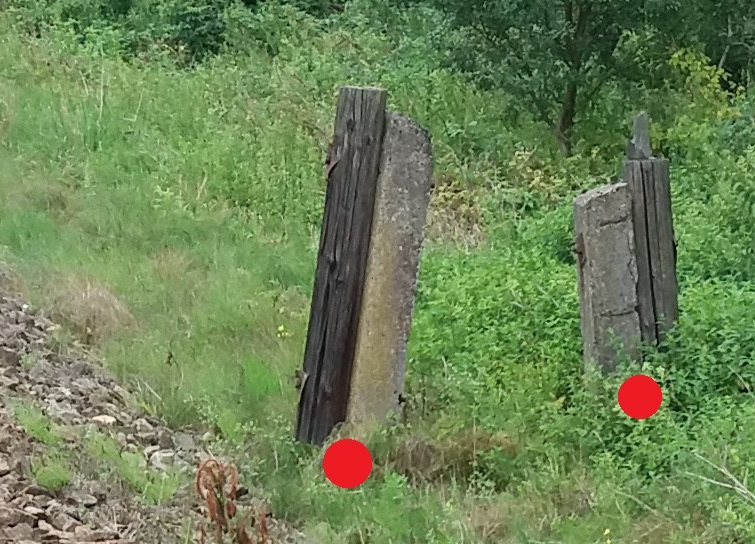

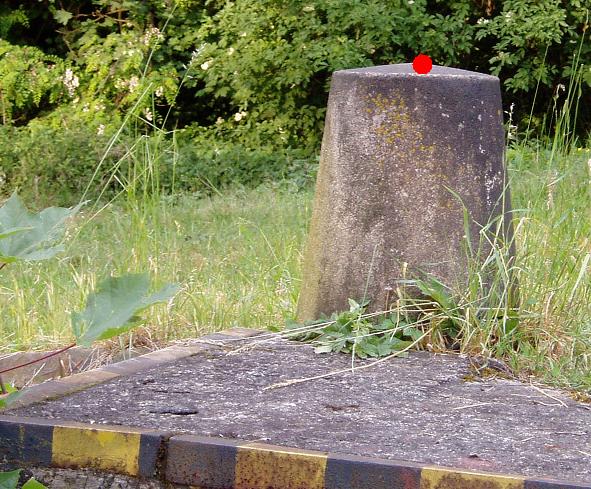

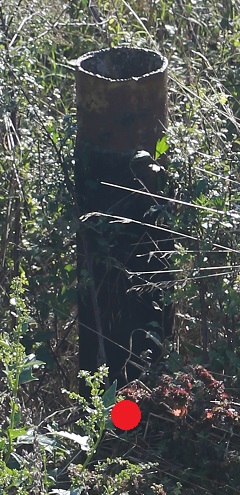

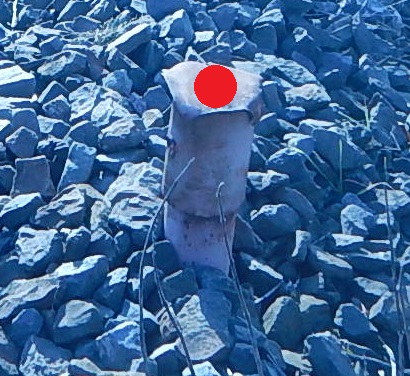

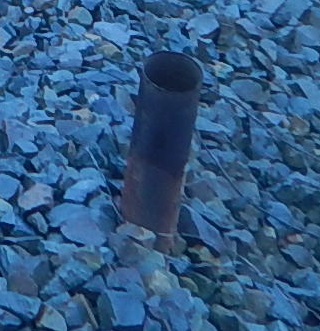

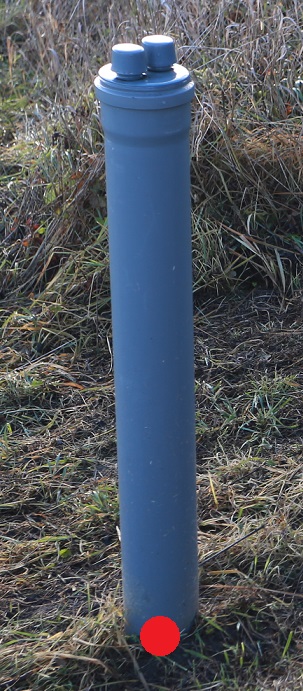

| Poznámka: | Drobné předměty, sloupky a zařízení jinam nezařazené - např. kámen hranice TO, patník, výsuvná silniční zábrana, staničník osazený před a za příslušným TÚ, staničník od snesené trati, pseudoskok (viz obrázek s textem), neznámá trubka, trubka s krytkou, uříznuté pahýly sloupů atd. Také vodočet, limnigraf, sloup plavební signalizace... Prodejní automaty kávy a cukrovinek na nástupišti měřit pouze na vyžádání, kreslit středem předmětu malého rozsahu s popisem. Zeleně orámovaná fotografie - podpěra závory se pro mapování obvykle neměří. Pokud je to potřeba, měří a kreslí se tímto DM. Ochranná tyč mezníku - pokud je to potřeba, kreslit tímto prvkem, popsat slovem "tyč". Modrá novodurová trubka = dálkové ovládání ventilu na křižujícím vodovodu - kreslit tímto prvkem, popsat slovem "trubka". Betonem vyplněná roura (nízko nad zemí i zasahující více než metr nad terén), sloužící jako ochrana plynovodu - zaměřit jedním bodem, popsat. |

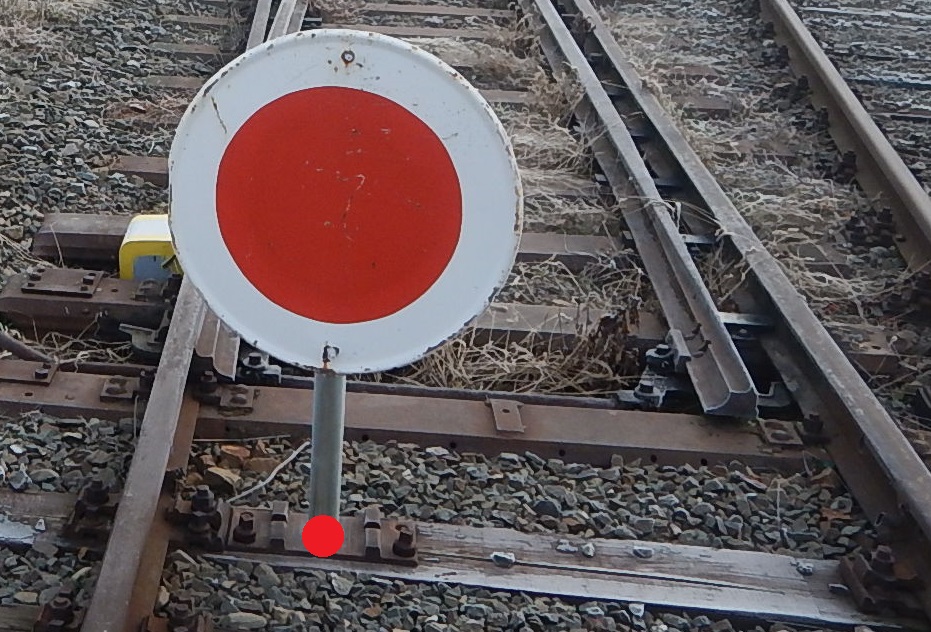

| Pomocné: | Návěst Stůj - červená deska nebo červený terč - podle D1 (účinnost od 1.7.2022, čl.127, str.201) je to přenosná (dočasná) návěst, používá se ke krytí vyloučené koleje (výhybky, křižovatky) nebo nesjízdného místa. Výjimečně se může objevit jako trvalá značka, pak se měří a kreslí do výkresu s popisem "návěst Stůj". Slouží pro výpočet užitečné délky koleje. |
| Fotografie: | Zakreslení: |
 |  |
