Tato dokumentace je ve stavu k roku 2022 = není upravena na aktuální datový model DTMŽ a nejsou v ní zapracovány změny ve způsobu měření. Aktuální dokument naleznete zde: Modelový objektový železniční katalog - www.spravazeleznic.cz

Záznam:

Název:Výstražník PZS bez pozitivní signalizace
Typ:Svršek 1-11
Kilometráž:Ne
Priorita:1
Povinné údaje:
Měřit v terénu:Měřit jedním bodem na patce, případně ve výšce terénu.
DM:10127
Kategorie výkresu:Hlavní výkres
Vrstva:Vrstva 4 - přejezd, kolejové lože
Značka:C657 značka
Referenční bod staničení:bod v ose objektu, výškově na patce/terénu
Poznámka:Při měření pro databázi zabezpečováků a pro G-DSPS zjišťovat písmenný identifikátor výstražníku - viz DM 10136.
Bez ohledu na počet výstražných skříní na jednom stojanu stačí kreslit jeden výstražník (pokud není potřeba k jednotlivým skříním připsat jejich identifikátor).
Pomocné:PZS = přejezdové zabezpečovací zařízení světelné.
Samostatně stojící sloupek s číslem komunikace měřit jako dopravní značku (DM 60072).

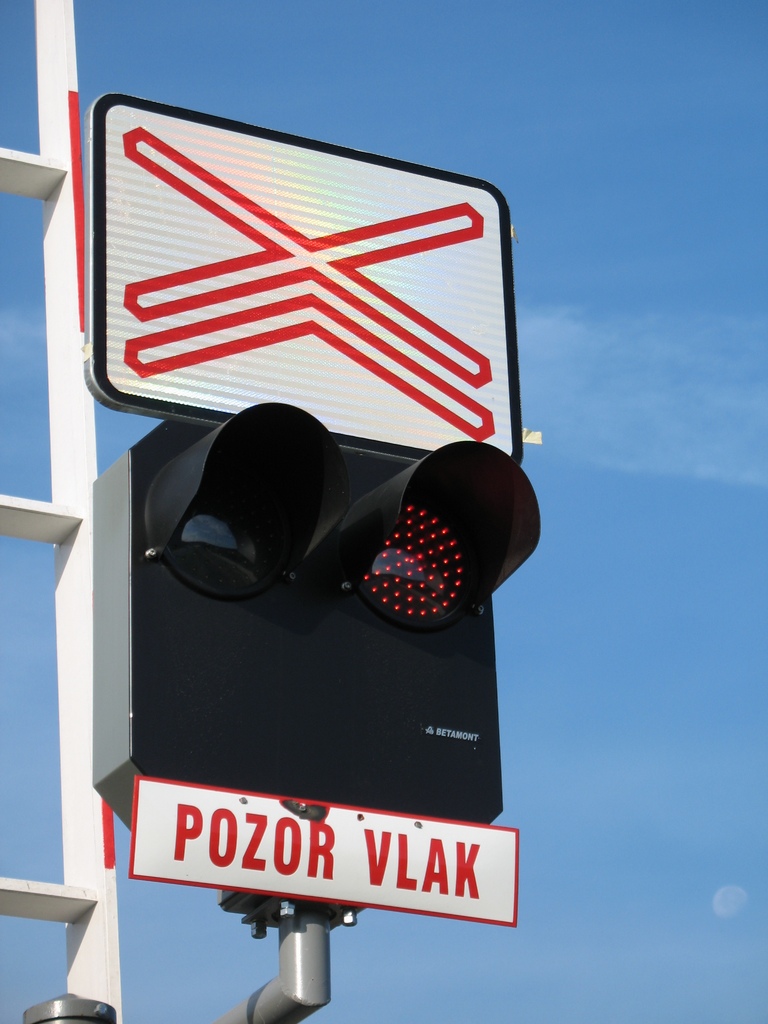

Fotografie:Zakreslení:
FotografieZakreslení

Všechny fotografie:

FotografieFotografie
