Tato dokumentace je ve stavu k roku 2022 = není upravena na aktuální datový model DTMŽ a nejsou v ní zapracovány změny ve způsobu měření. Aktuální dokument naleznete zde: Modelový objektový železniční katalog - www.spravazeleznic.cz

Záznam:

Název:Dilatace-KDZ-začátek pohyblivé části
Typ:Svršek 1-11
Kilometráž:Ne
Priorita:1
Povinné údaje:

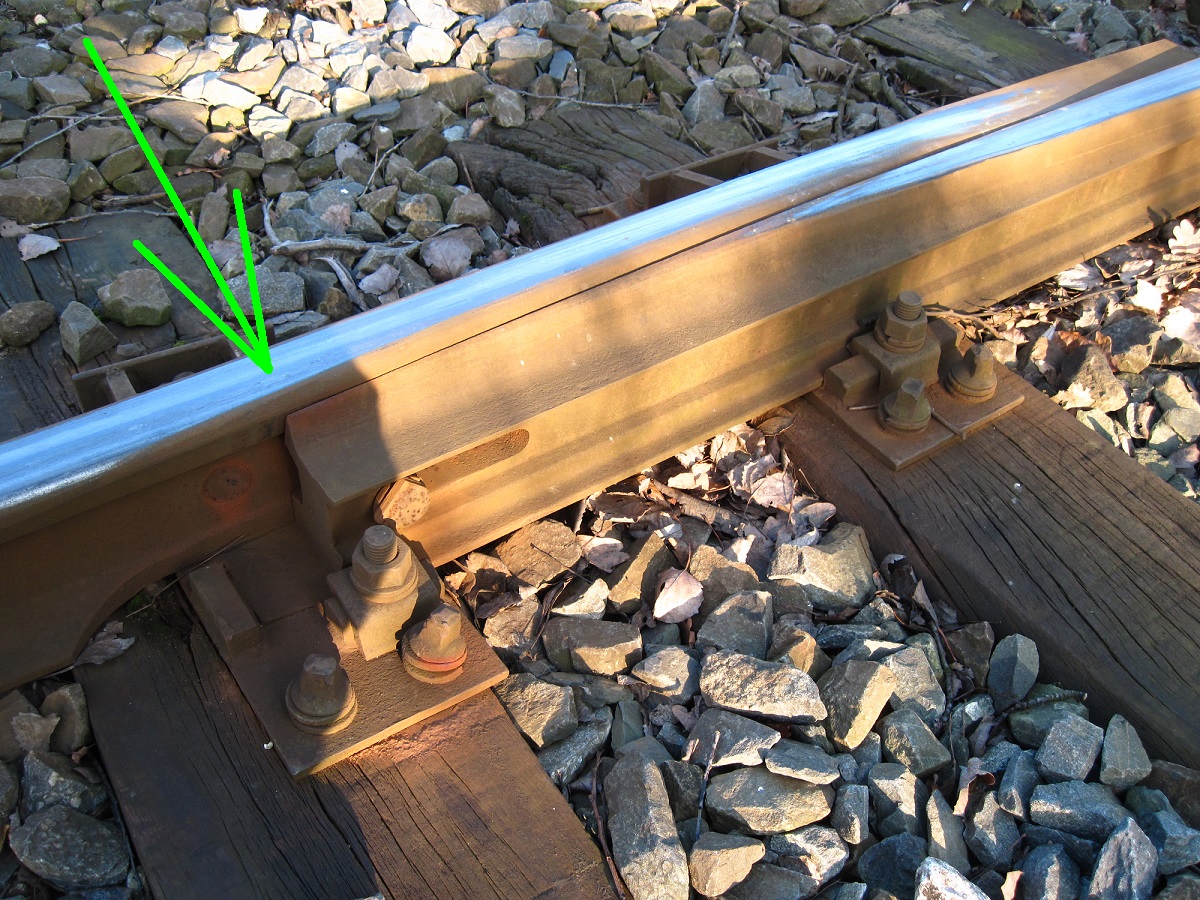

Měřit v terénu:Zaměřit na rozchodku konec pohyblivé kolejnice v ose koleje, výšku určit k nepřevýšenému kolejnicovému pásu.
Nevstřícné KDZ - rozchodku umístit v úrovni levého kolejnicového pásu ve směru staničení.
DM:10372
Kategorie výkresu:Hlavní výkres
Vrstva:Vrstva 3 - součásti železničního svršku
Značka:C014 značka
Referenční bod staničení:bez ref.bodu

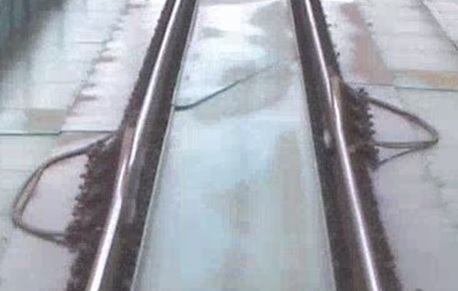

Poznámka:Na druhé fotografii je ukázka nevstřícného KDZ.
Zákres místa měření ve fotografii je orientační, směrodatné je to, co je napsáno v řádku "měřit v terénu".

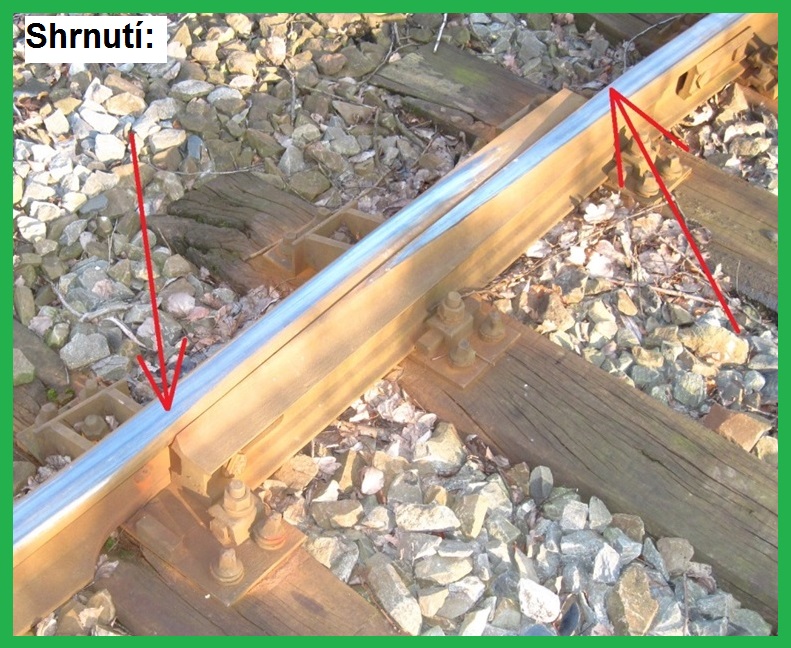

Pomocné:Shrnutí: změřit oba konce (jazykové a kolenové) kolejnice na rozchodku v ose koleje, výškově v nepřevýšeném kolejnicovém pásu. V terénu vyšetřit, která kolejnice je upevněná (kolenová nebo jazyková). Na tento bod umístit značku DM 10370, případně DM 10371. Na zaměřený pohyblivý konec umístit DM 10372.
Fotografie:Zakreslení:
FotografieZakreslení

Všechny fotografie:

FotografieFotografieFotografie
