Tato dokumentace je ve stavu k roku 2022 = není upravena na aktuální datový model DTMŽ a nejsou v ní zapracovány změny ve způsobu měření. Aktuální dokument naleznete zde: Modelový objektový železniční katalog - www.spravazeleznic.cz
Záznam:

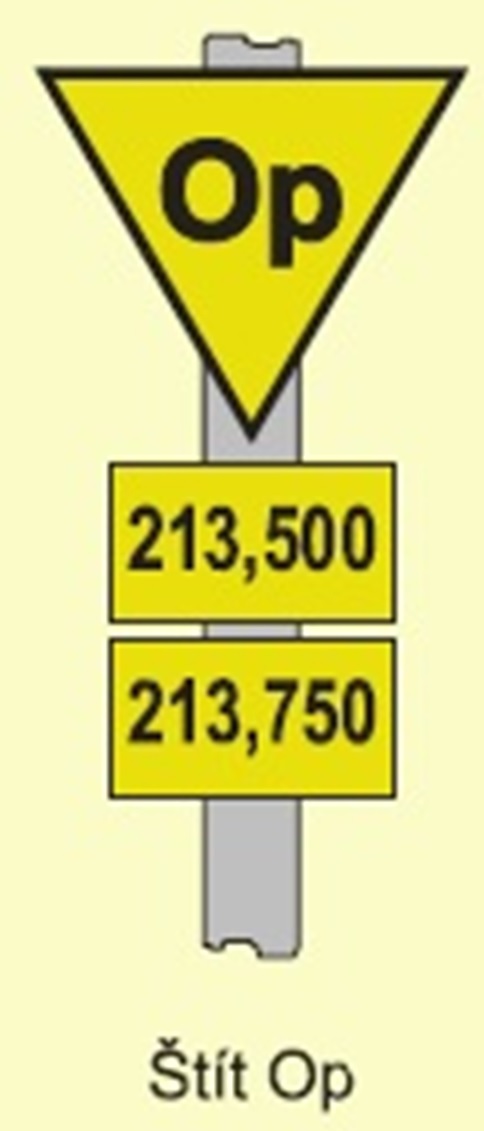

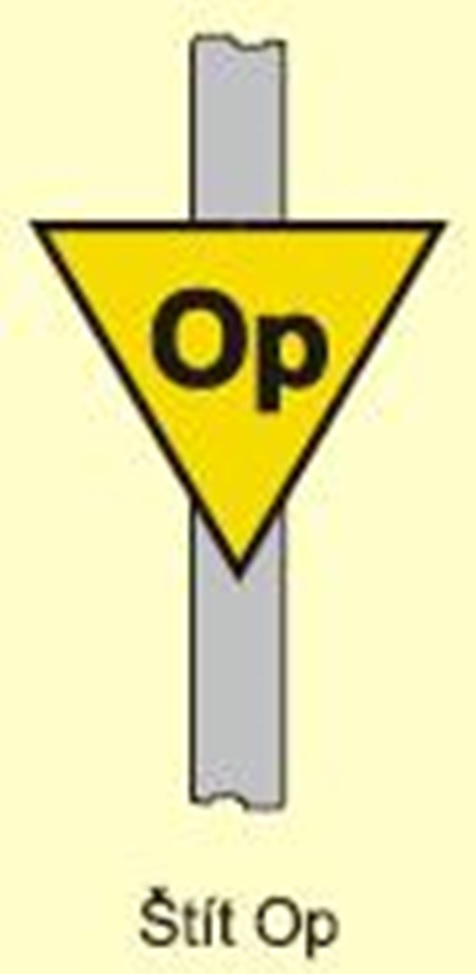

| Název: | Očekávejte otevřený přejezd (štít Op) |
| Typ: | Svršek 1-11 |
| Kilometráž: | Ne |
| Priorita: | 1 |
| Povinné údaje: | |
| Měřit v terénu: | Měřit jedním bodem na patce, případně ve výšce terénu. |
| DM: | 10360 |
| Kategorie výkresu: | Hlavní výkres |
| Vrstva: | Vrstva 4 - přejezd, kolejové lože |
| Značka: | C331  |
| Referenční bod staničení: | bod v ose objektu, výškově na patce/terénu |
| Poznámka: | Text z případných doplňkových tabulek se do výkresu neuvádí. |

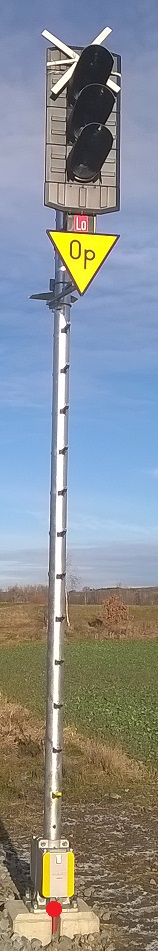

| Pomocné: | Tento DM se používá i pro zákres štítu Op upevněném na světelném návěstidle. |
| Fotografie: | Zakreslení: |
 |
Všechny fotografie:
