Tato dokumentace je ve stavu k roku 2022 = není upravena na aktuální datový model DTMŽ a nejsou v ní zapracovány změny ve způsobu měření. Aktuální dokument naleznete zde: Modelový objektový železniční katalog - www.spravazeleznic.cz

Záznam:

Název:Balíza přepínatelná (do 1,0m délky)
Typ:Svršek 1-11
Kilometráž:Ne
Priorita:1
Povinné údaje:
Měřit v terénu:Měřit rozchodkou jedním bodem na střed v ose koleje, výškově v nepřevýšeném kolejnicovém pásu.
DM:10393
Kategorie výkresu:Hlavní výkres
Vrstva:Vrstva 3 - součásti železničního svršku
Značka:C352 značka
Referenční bod staničení:průmět středu objektu do osy koleje
Poznámka:Pro G-DSPS je nutno uvádět jedinečný identifikátor balízy (číslo vyražené na štítku balízy a uvedené v projektové dokumentaci) a to včetně garance dat. Identifikátor se uvádí v seznamu souřadnic v popisu bodu a v DGN v popise značky.
Zákres místa měření ve fotografii je orientační, směrodatné je to, co je napsáno v řádku "měřit v terénu".
Nezaměňovat s magnetickou značkou (DM 10087) a balízou nepřepínatelnou (DM 10104).
Pomocné:Traťová/stacionární část vlakového zabezpečovače kratší než 1,01 m.

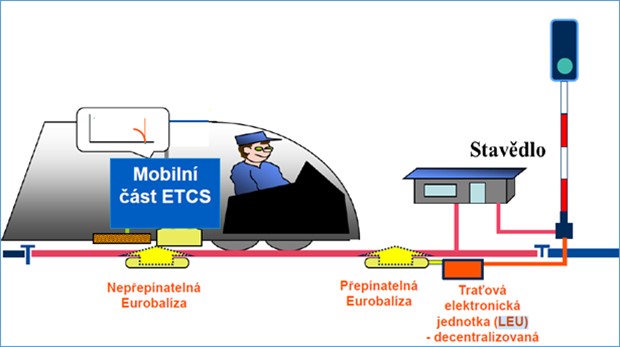

Přepínatelné balízy - musí k nim vést kabel. Měl by vést po povrchu, protože balízy se při podbíjení odmontovávají a kabel by mohl být poškozen. Krabička pro přepínatelnou balízu má zkratku LEU a kreslí se pomocí DM 40237. Nadzemní kabely mezi LEU a balízou se obvykle neměří ani v G-DSPS, podzemní kabely se měří.
