Tato dokumentace je ve stavu k roku 2022 = není upravena na aktuální datový model DTMŽ a nejsou v ní zapracovány změny ve způsobu měření. Aktuální dokument naleznete zde: Modelový objektový železniční katalog - www.spravazeleznic.cz
Záznam:
Název: | Popis skokového (netypického) staničníku |
Typ: | Svršek 1-11 |
Kilometráž: | |
Priorita: | 2 |
Povinné údaje: | |
Měřit v terénu: | Zjistit v terénu. |
DM: | 10378 |
Kategorie výkresu: | Hlavní výkres |
Vrstva: | Vrstva 7 - návěstidla označující místo na trati |
Značka: | ~ |
Referenční bod staničení: | bez ref.bodu |

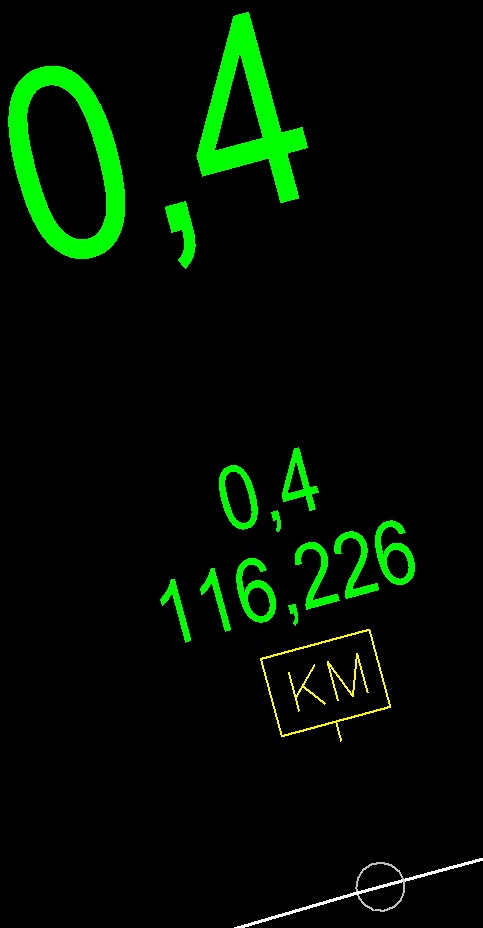

Poznámka: | Ve výkrese DGN je potřeba vynést k ceduli skokového staničníku oba menší zelené texty pod sebe (viz detaily). Jako první se píše kilometráž, která je velkým textem na ceduli při pohledu ve směru staničení. Obvykle se jako druhý v pořadí píše text, začínající rovnítkem. |
Pomocné: |

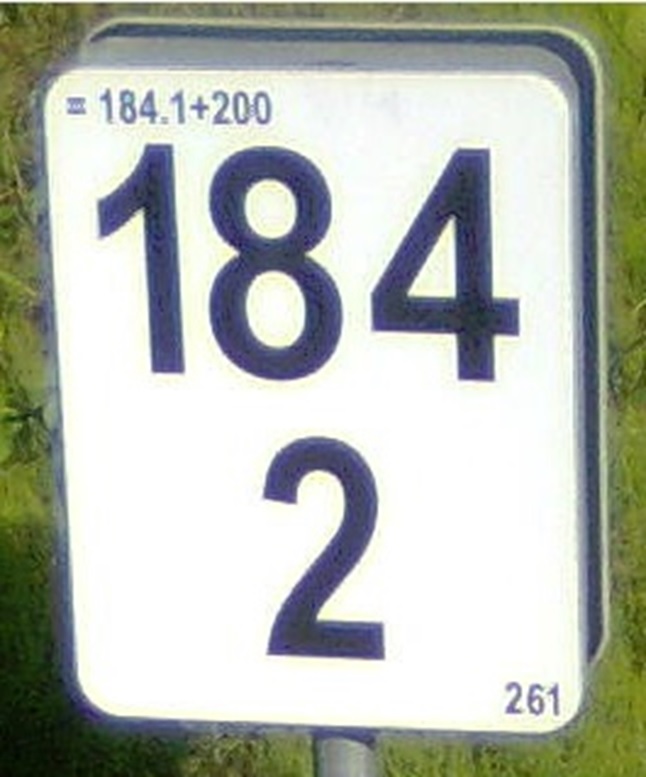

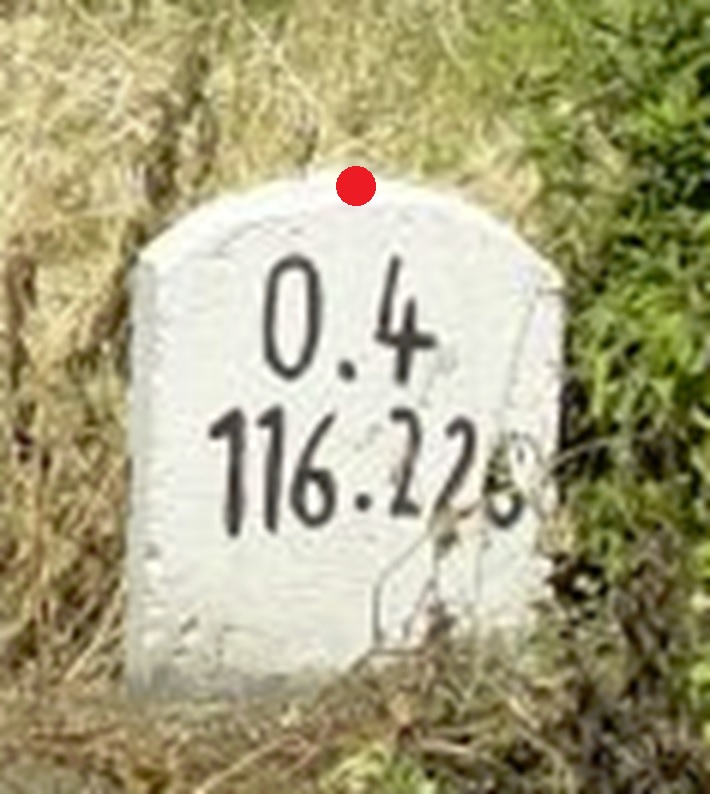

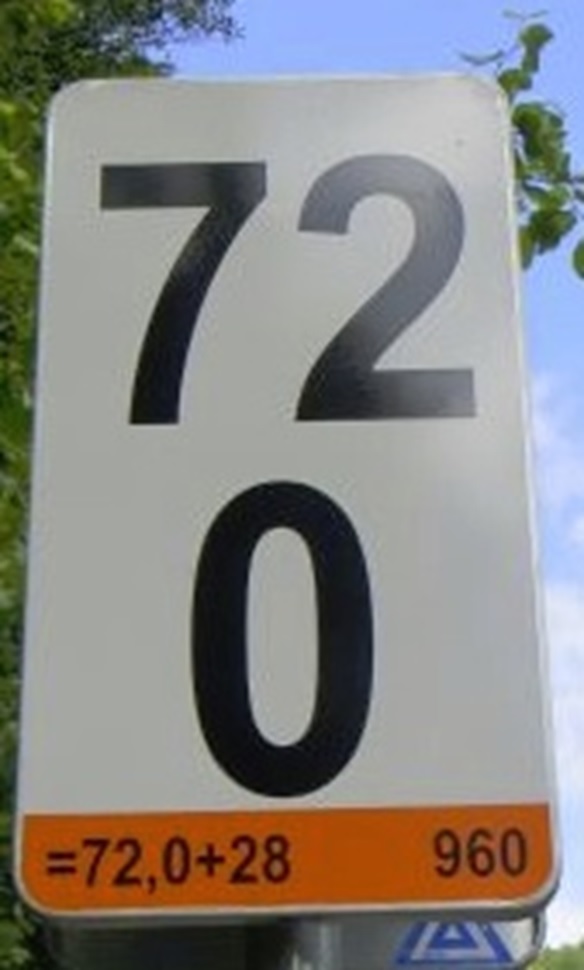

Fotografie: | Zakreslení: |
