Tato dokumentace je ve stavu k roku 2022 = není upravena na aktuální datový model DTMŽ a nejsou v ní zapracovány změny ve způsobu měření. Aktuální dokument naleznete zde: Modelový objektový železniční katalog - www.spravazeleznic.cz

Záznam:

Název:Návěst Traťová rychlost Rychlostník N (bílá deska) s podstavcem
Typ:Svršek 1-11
Kilometráž:Ne
Priorita:1
Povinné údaje:popis uvnitř
Měřit v terénu:Samostatný stojan - měřit jedním bodem na patce, případně ve výšce terénu.
DM:10137
Kategorie výkresu:Hlavní výkres
Vrstva:Vrstva 5 - rychlostníky
Značka:C211 značka
Referenční bod staničení: odkaz-upevneni navestidel.pdf
Poznámka:Všechny dostupné varianty Rychlostníku N (bílá deska bez pruhů a bez tabulky s obrázkem lokomotivy) - DM 10137, 10302, 10304, 10139, 10140.
Pomocné:Návěsti pomalé jízdy a "Návěst předvěstní štít pro pomalé jízdy" jsou ve vrstvě 9.

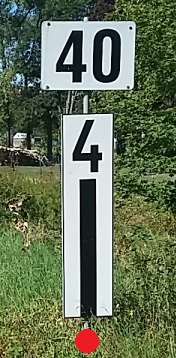

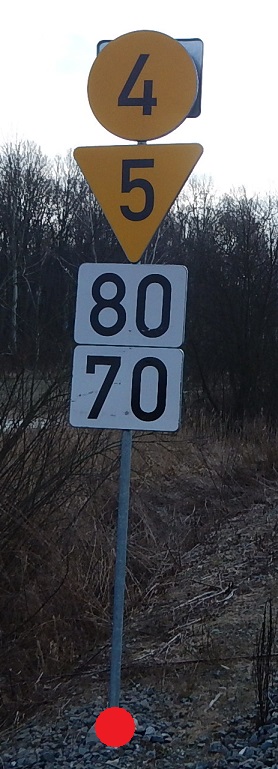

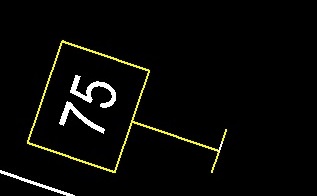

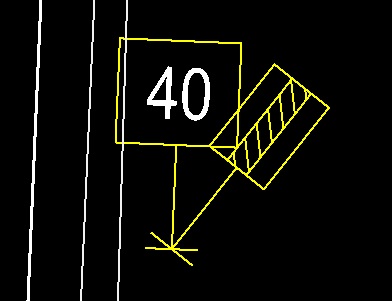

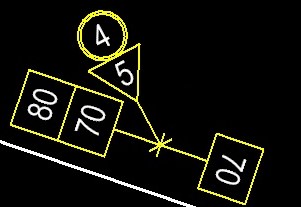

Fotografie:Zakreslení:
FotografieZakreslení

Všechny fotografie:

FotografieFotografieFotografie

Všechny obrázky zakreslení:

ZakresleníZakresleníZakreslení
