Tato dokumentace je ve stavu k roku 2022 = není upravena na aktuální datový model DTMŽ a nejsou v ní zapracovány změny ve způsobu měření. Aktuální dokument naleznete zde: Modelový objektový železniční katalog - www.spravazeleznic.cz

Záznam:

Název:Typ (popis typu plochy)
Typ:Stavby a centroidy 23-24
Kilometráž:Ne
Priorita:1
Povinné údaje:
Měřit v terénu:Zjistit v terénu.
DM:30201
Kategorie výkresu:Hlavní výkres
Vrstva:Vrstva 24 - centroidy, účel povrchu a pomocné čáry
Značka:~
Referenční bod staničení:
Poznámka:Součást centroidu = první atribut centroidu, který musí být vždy vyplněn.

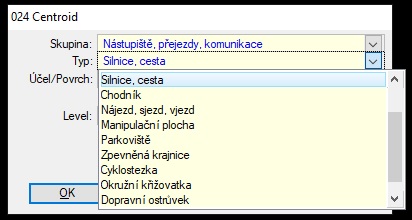

V programu MGEO je vybírán z číselníku, při výběru nefunguje vyhledávání podle textu.
Pomocné:Tento řádek datového modelu MP005 stanovuje vrstvu, barvu, font a velikost písma pro vynášení prvního atributu centroidu do výkresu DGN.
Fotografie:Zakreslení:
Zakreslení
