Tato dokumentace je ve stavu k roku 2022 = není upravena na aktuální datový model DTMŽ a nejsou v ní zapracovány změny ve způsobu měření. Aktuální dokument naleznete zde: Modelový objektový železniční katalog - www.spravazeleznic.cz

Záznam:

Název:Chodník
Typ:Stavby a centroidy 23-24
Kilometráž:Ne
Priorita:1
Povinné údaje:Centroid 30200: s popisem typ plochy 30268 (Chodník) a popisem materiálu povrchu 30280 až 30288 (např. beton, dlažba, šotolina, nezpevněno,...).

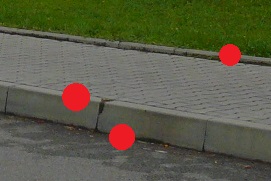

Měřit v terénu:U chodníku zaměřit oba okraje (vnější hranu obrubníku).
Příklad profilu - chodník a komunikace v různé výškové úrovni: 1 bod chodník; nad sebou 2 body chodník a komunikace; 1 bod komunikace na protější straně.
DM:30268
Kategorie výkresu:Hlavní výkres
Vrstva:Vrstva 24 - centroidy, účel povrchu a pomocné čáry
Značka:Popis typu plochy
Referenční bod staničení:
Poznámka:Definice TermIt: Chodník je přidružený pás určený pro chodce, oddělený vertikálně nebo horizontálně od přilehlého jízdního pásu. (k 7.10.2022)
Tento centroid se používá i pro nezpevněné chodníky.
Rozhraní varovných pásů, hmatových prvků a protiskluzových ploch tvořených odlišným typem dlažby se obvykle nezaměřuje.
Pomocné:

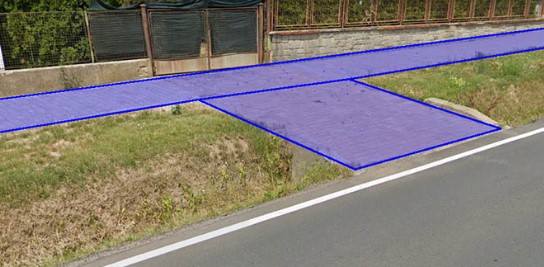

Fotografie:Zakreslení:
Fotografie

Všechny fotografie:

FotografieFotografieFotografie
