Tato dokumentace je ve stavu k roku 2022 = není upravena na aktuální datový model DTMŽ a nejsou v ní zapracovány změny ve způsobu měření. Aktuální dokument naleznete zde: Modelový objektový železniční katalog - www.spravazeleznic.cz

Záznam:

Název:Sokl, patka
Typ:Spodek 12-22
Kilometráž:Ne
Priorita:1
Povinné údaje:Sokl, patka = centroid 30252.
Podpora k usazení stroje = centroid 30245.

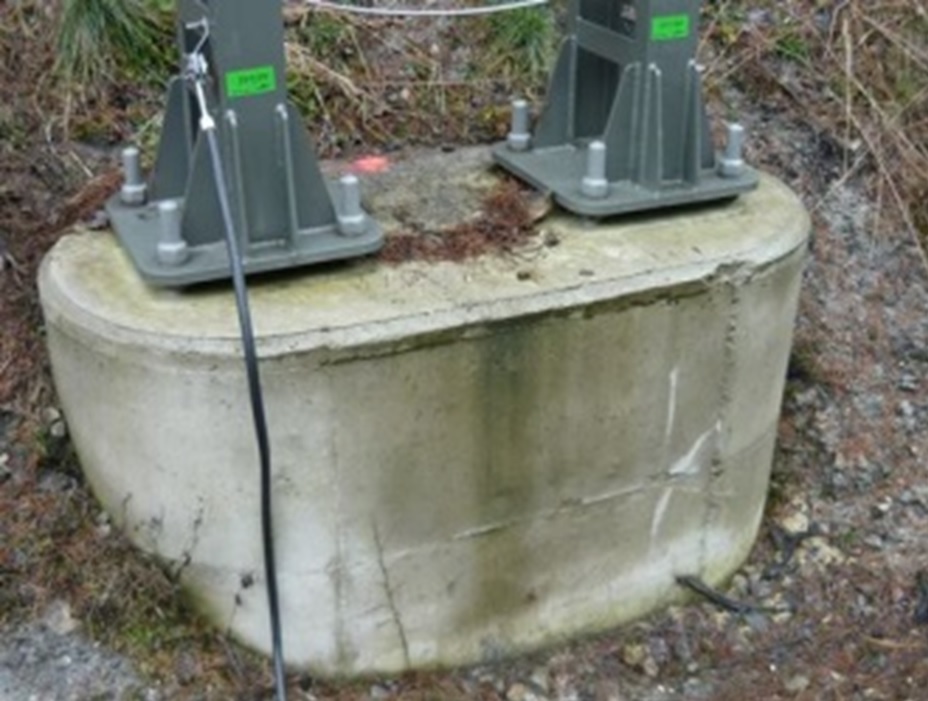

Měřit v terénu:Měřit v případě, že délka nebo šířka přesahuje 50 cm, a to jako 3D objekt. Kulaté a oválné patky změřit tak, aby bylo možné co nejvěrněji vykreslit jejich tvar.
DM:20001
Kategorie výkresu:Hlavní výkres
Vrstva:Vrstva 12 - sokly,patky,rampy
Značka:0 značka
Referenční bod staničení:bez ref.bodu

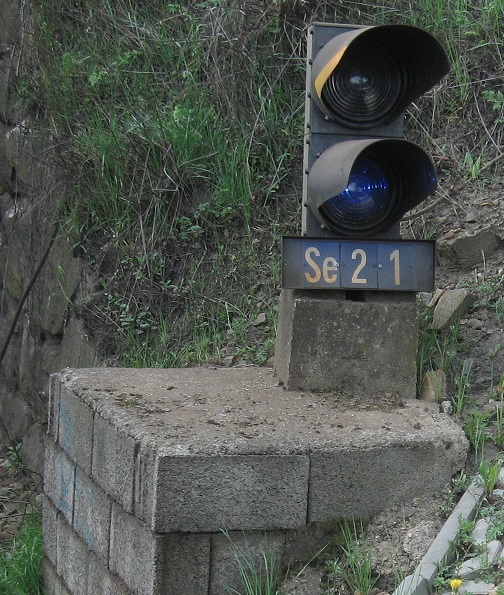

Poznámka:Definice malé patky: délka ani šířka patky návěstidla nepřesahuje 50 cm. Pak se poloha návěstidla měří ve výšce terénu a patka se zanedbává.
Pomocné:Měří se to, co je vidět. Ani v G-DSPS se nepožaduje dopočítávání spodní hrany patek.

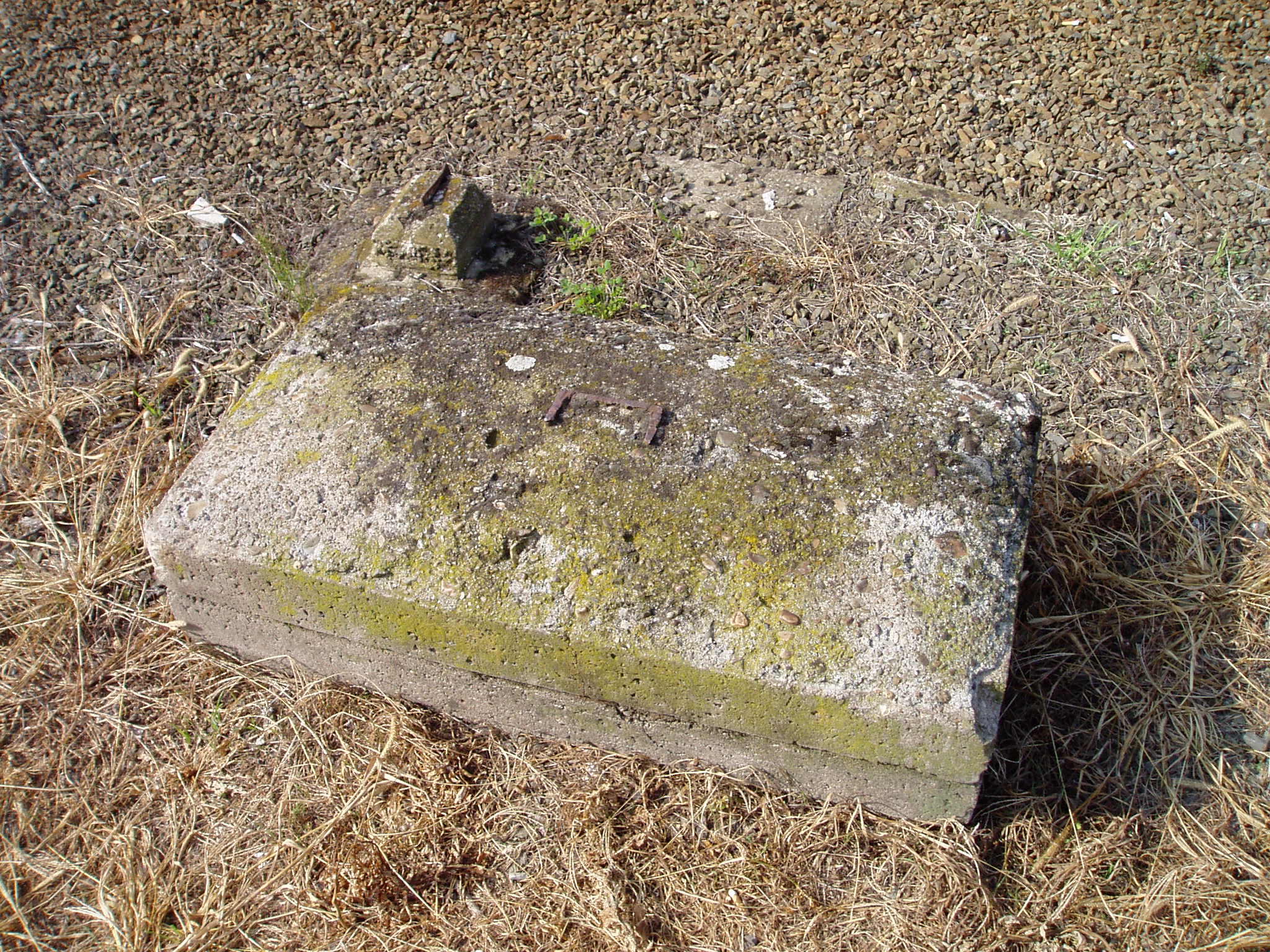

Starý základ zrušeného návěstidla, trakční podpěry atd. - měřit stejně jako ostatní patky (pokud délka nebo šířka přesahuje 50 cm).
Fotografie:Zakreslení:
FotografieZakreslení

Všechny fotografie:

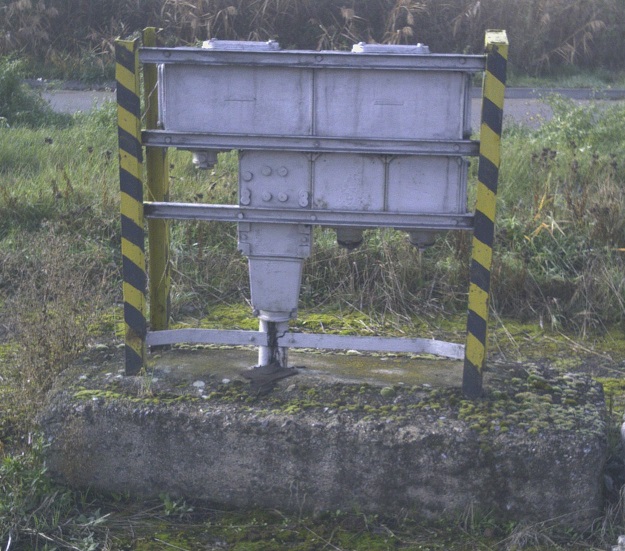

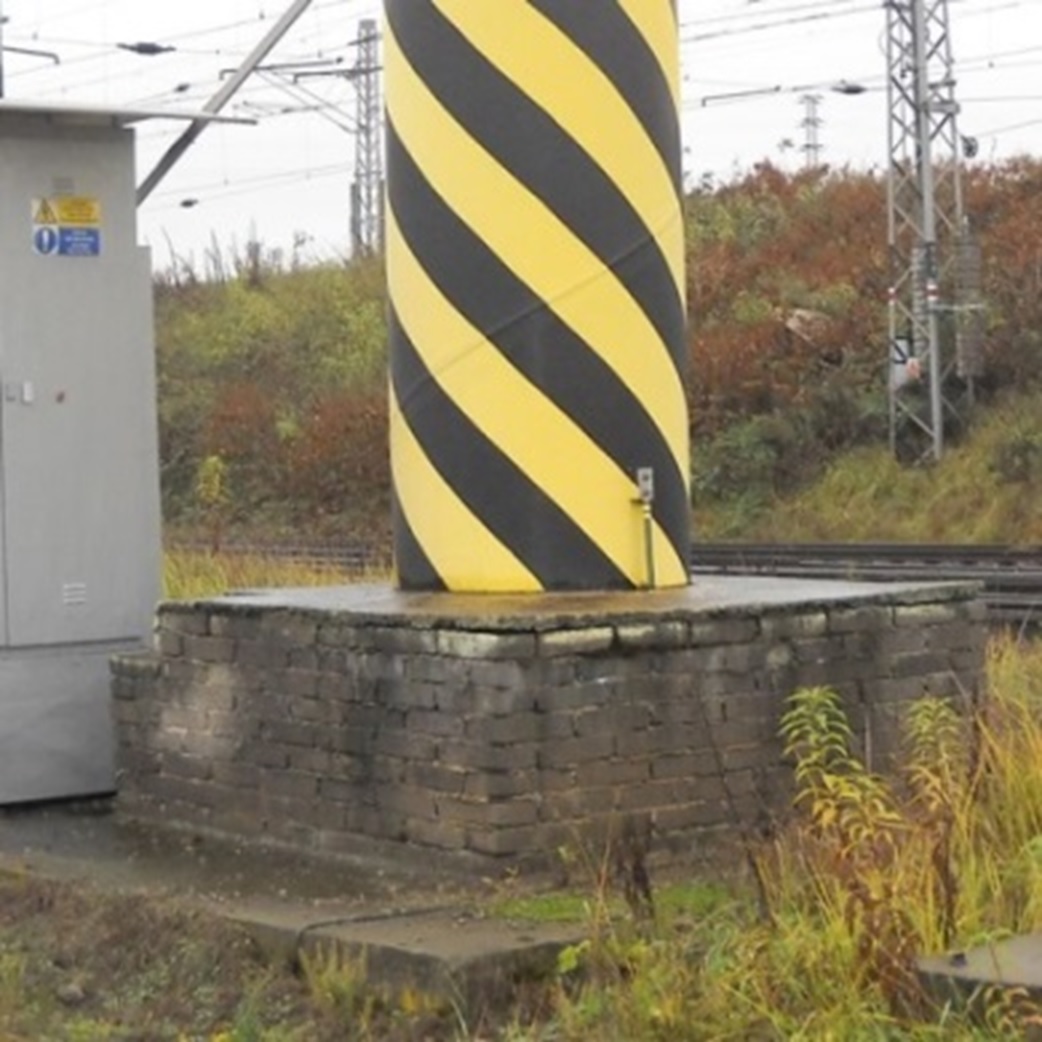

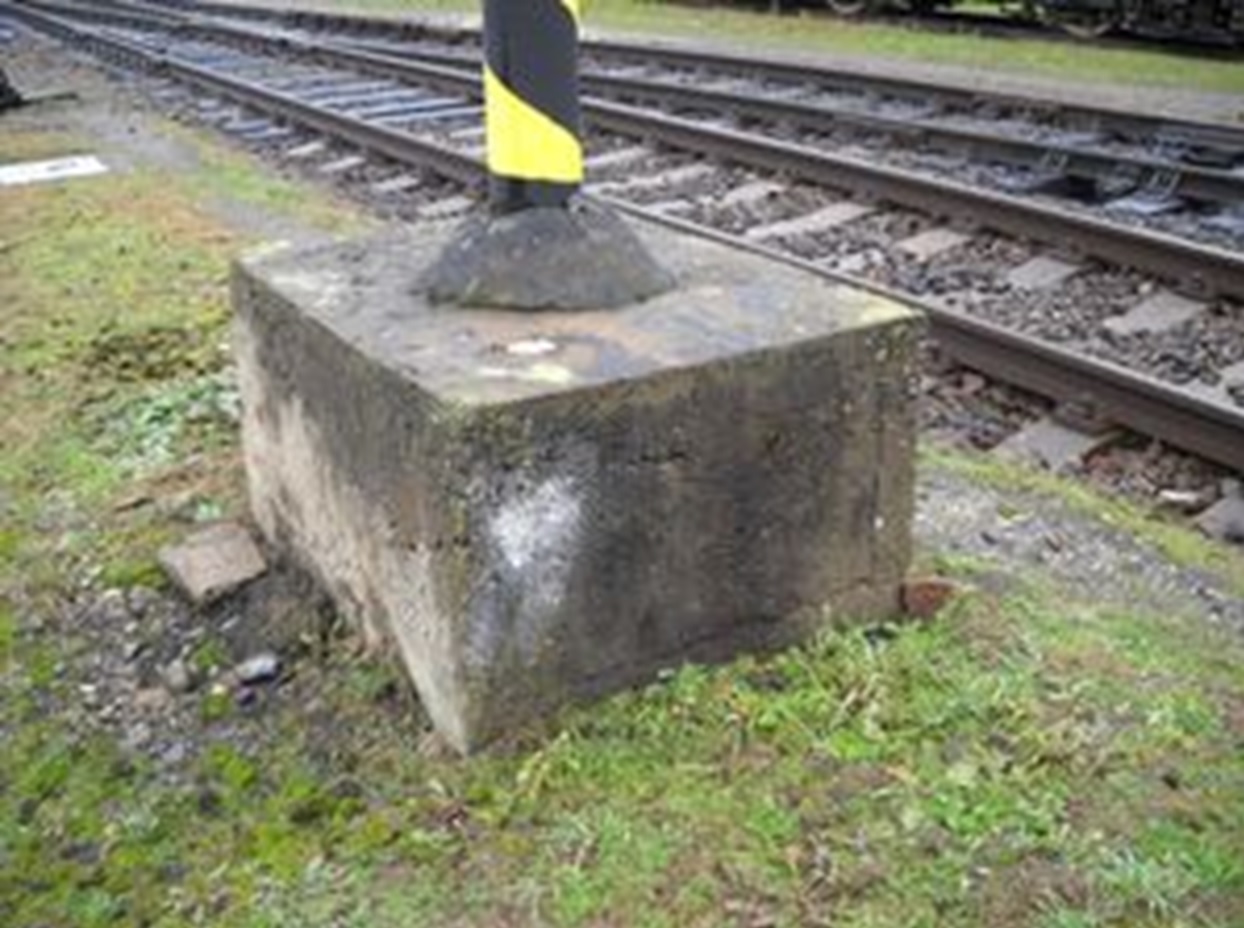

FotografieFotografieFotografieFotografieFotografieFotografie

Všechny obrázky zakreslení:

ZakresleníZakresleníZakresleníZakresleníZakreslení
