| Název: | Rampa |
| Typ: | Spodek 12-22 |
| Kilometráž: | Ne |
| Priorita: | 1 |
| Povinné údaje: | Centroid 30240 s uvedením materiálu rampy. |
| Měřit v terénu: | Zaměřit všechny lomové body nahoře i dole včetně schodů a nájezdů a vykreslit obrysem ve 3D. |
| DM: | 20124 |
| Kategorie výkresu: | Hlavní výkres |
| Vrstva: | Vrstva 12 - sokly,patky,rampy |
| Značka: | 0  |
| Referenční bod staničení: | bod na začátku a na konci
|
| Poznámka: | Zákres šipky a relativní výšky rampy k temeni kolejnice není od DM2022 povinné. |

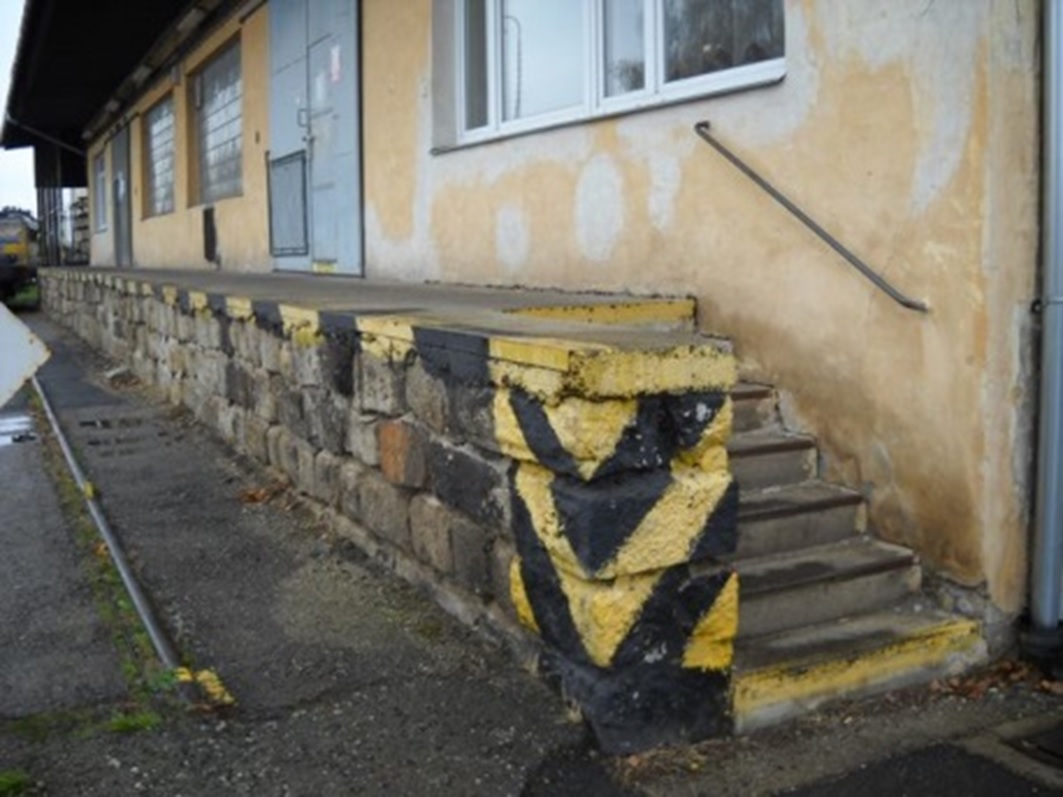

| Pomocné: | K uvedené fotce: v tomto případě nezapomenout navíc dokreslit schody, jinak zákres dává chybnou informaci, že se jedná o nájezd na rampu. |
