Tato dokumentace je ve stavu k roku 2022 = není upravena na aktuální datový model DTMŽ a nejsou v ní zapracovány změny ve způsobu měření. Aktuální dokument naleznete zde: Modelový objektový železniční katalog - www.spravazeleznic.cz

Záznam:

Název:Hodnota výšky opěrné,zárubní,gabionové zdi
Typ:Spodek 12-22
Kilometráž:
Priorita:1
Povinné údaje:
Měřit v terénu:Výšku zdi vypočítat z naměřených hodnot.
DM:20010
Kategorie výkresu:Hlavní výkres
Vrstva:Vrstva 13 - opěrné zdi,příkopy
Značka:~
Referenční bod staničení:bez ref.bodu
Poznámka:Výšku zdi uvádět v charakteristických místech, v metrech, na jedno desetinné místo, připojovat k šipce, nikoliv k linii zdi (udává relativní výšku v konkrétním místě).
Pomocné:Zákres výšky zdi není od DM2022 povinný. Pokud ale je ve výkrese šipka výšky zdi, musí být uvedena i hodnota výšky zdi a naopak.

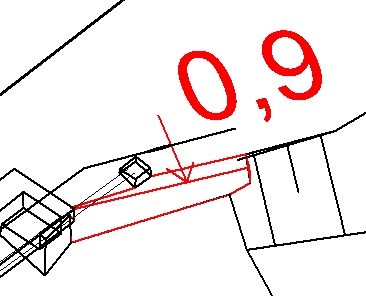

Fotografie:Zakreslení:
Zakreslení

Všechny obrázky zakreslení:

ZakresleníZakreslení
