Tato dokumentace je ve stavu k roku 2022 = není upravena na aktuální datový model DTMŽ a nejsou v ní zapracovány změny ve způsobu měření. Aktuální dokument naleznete zde: Modelový objektový železniční katalog - www.spravazeleznic.cz

Záznam:

Název:Zajištění skal-kotevní lano
Typ:Spodek 12-22
Kilometráž:Ne
Priorita:1
Povinné údaje:
Měřit v terénu:Pro mapování obvykle neměřit.
Pro G-DSPS měřit jako 3D objekt (skutečnou polohu kotevních lan).
DM:20149
Kategorie výkresu:Hlavní výkres
Vrstva:Vrstva 13 - opěrné zdi,příkopy
Značka:Line13 značka
Referenční bod staničení:bez ref.bodu

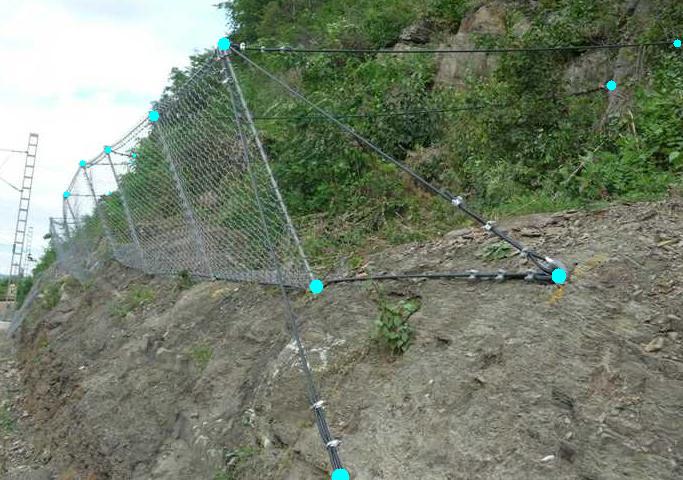

Poznámka:Tento konkrétní příklad - plot je zešikma a každý sloupek je nahoře uchycen kotevním lanem.
Pomocné:

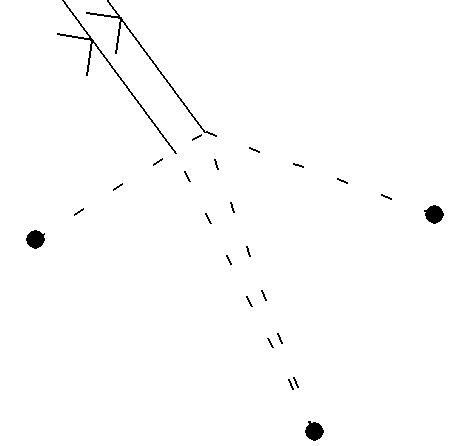

Fotografie:Zakreslení:
FotografieZakreslení
