Tato dokumentace je ve stavu k roku 2022 = není upravena na aktuální datový model DTMŽ a nejsou v ní zapracovány změny ve způsobu měření. Aktuální dokument naleznete zde: Modelový objektový železniční katalog - www.spravazeleznic.cz

Záznam:

Název:Příkop se zpevněným dnem (žlab)
Typ:Spodek 12-22
Kilometráž:Ne
Priorita:1
Povinné údaje:U odpařovacího příkopu napsat text "odpař.žlab".

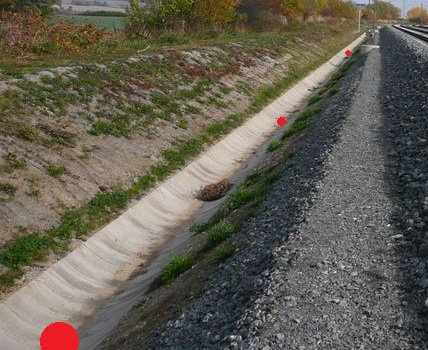

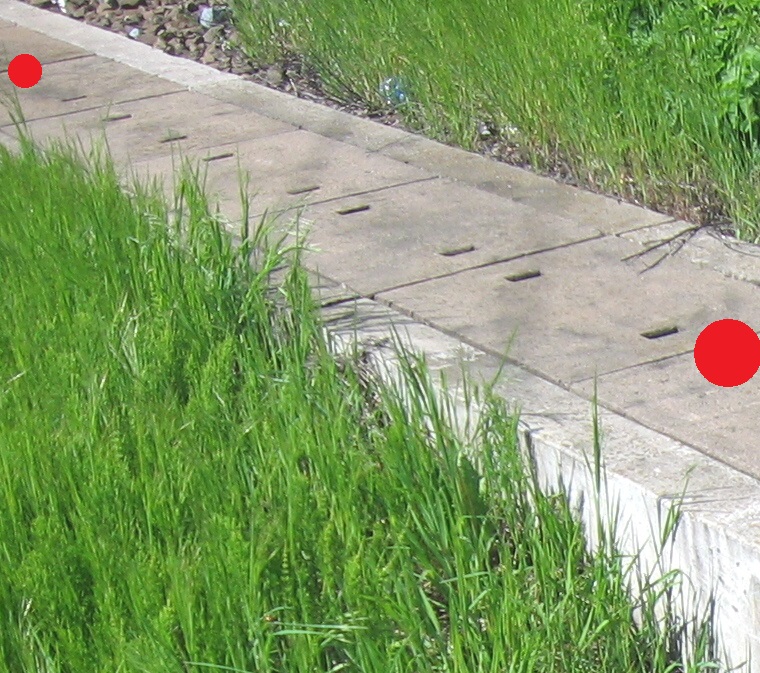

Měřit v terénu:Zaměřit osově dno žlabu. U zakrytého žlabu měřit osově nahoře.
DM:20013
Kategorie výkresu:Hlavní výkres
Vrstva:Vrstva 13 - opěrné zdi,příkopy
Značka:prikop1 značka
Referenční bod staničení:
Poznámka:Lze použít pouze pro žlaby o šířce do 1,0 m (včetně).
Pomocné:Odpařovací žlaby - koryta, která nemají spád a slouží k tomu, aby do nich natekla voda a pak se odpařila.
Fotografie:Zakreslení:
FotografieZakreslení

Všechny fotografie:

FotografieFotografie
