Tato dokumentace je ve stavu k roku 2022 = není upravena na aktuální datový model DTMŽ a nejsou v ní zapracovány změny ve způsobu měření. Aktuální dokument naleznete zde: Modelový objektový železniční katalog - www.spravazeleznic.cz

Záznam:

Název:Nástupiště s obrubníky (jedním nebo oběma)
Typ:Spodek 12-22
Kilometráž:Ne
Priorita:1
Povinné údaje:Centroid 30264 s uvedením materiálu povrchu.
Měřit v terénu:Zaměřit všechny lomové body nahoře a spodek nástupiště = průnik s terénem nebo štěrkovým ložem. V případě nástupiště v oblouku měřit v profilech s osou koleje. U zkosených hran nástupišť měřit fiktivní hranu = skutečnou výšku a polohu nástupiště (viz M20/MP004), pokud možno naproti měřenému bodu osy koleje.
DM:20022
Kategorie výkresu:Hlavní výkres
Vrstva:Vrstva 14 - nástupiště
Značka:Line1 značka
Referenční bod staničení:bod na začátku a na konci
Poznámka:Délka nástupiště se nadále do výkresu neuvádí.
Pomocné:Rozhraní varovných pásů, hmatových prvků a protiskluzových ploch tvořených odlišným typem dlažby se obvykle nezaměřuje.

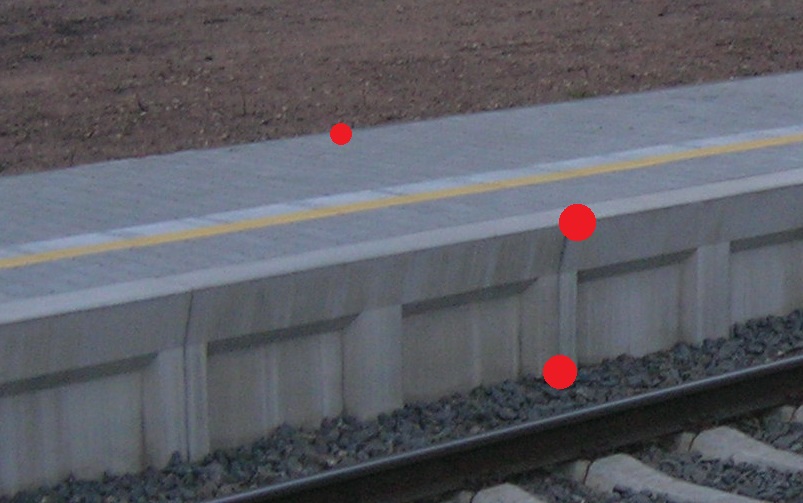

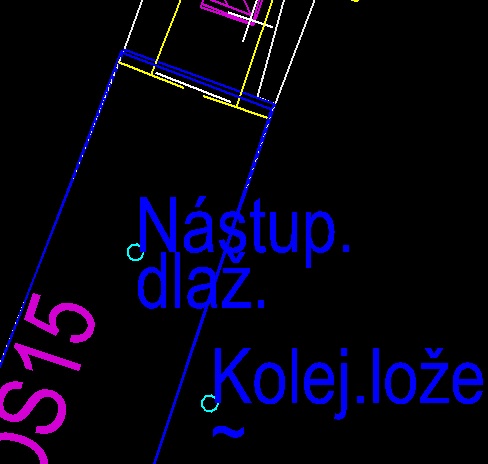

Fotografie:Zakreslení:
FotografieZakreslení

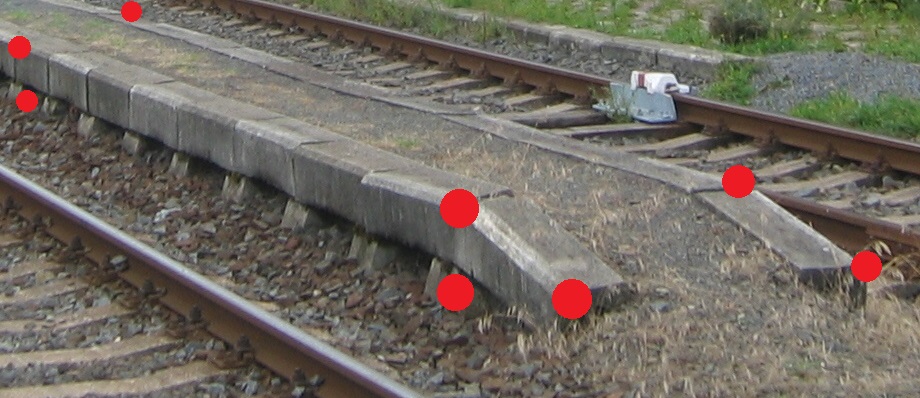

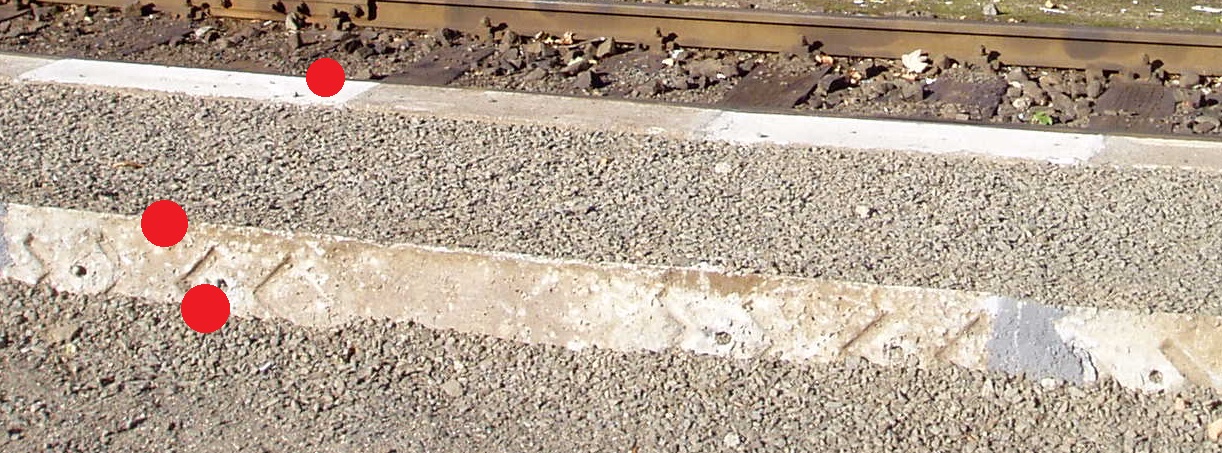

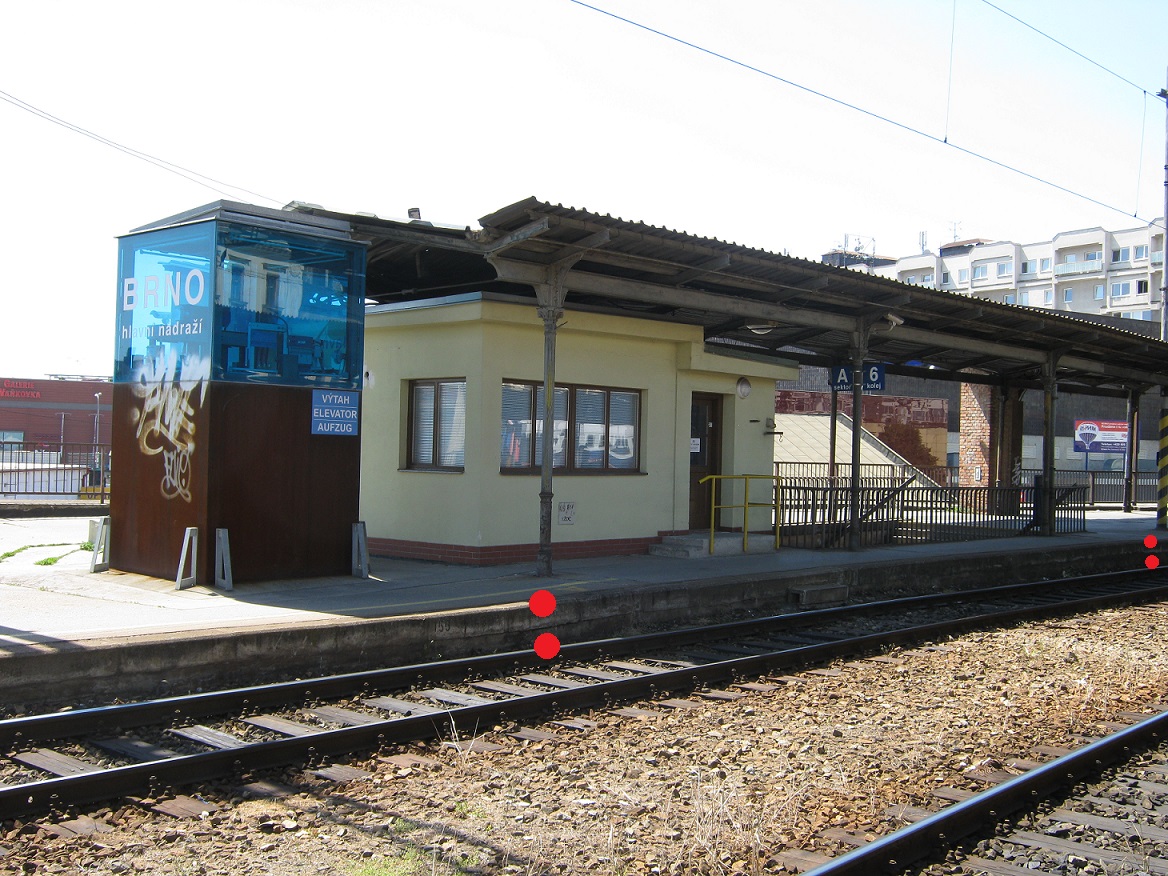

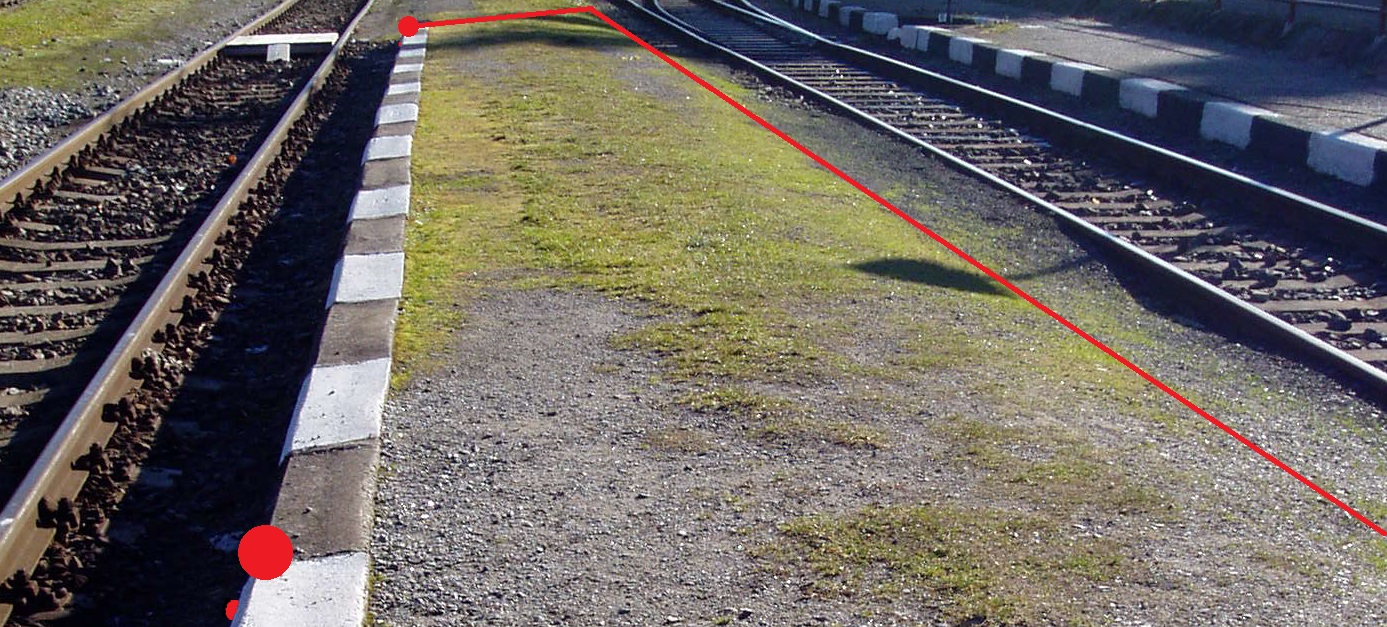

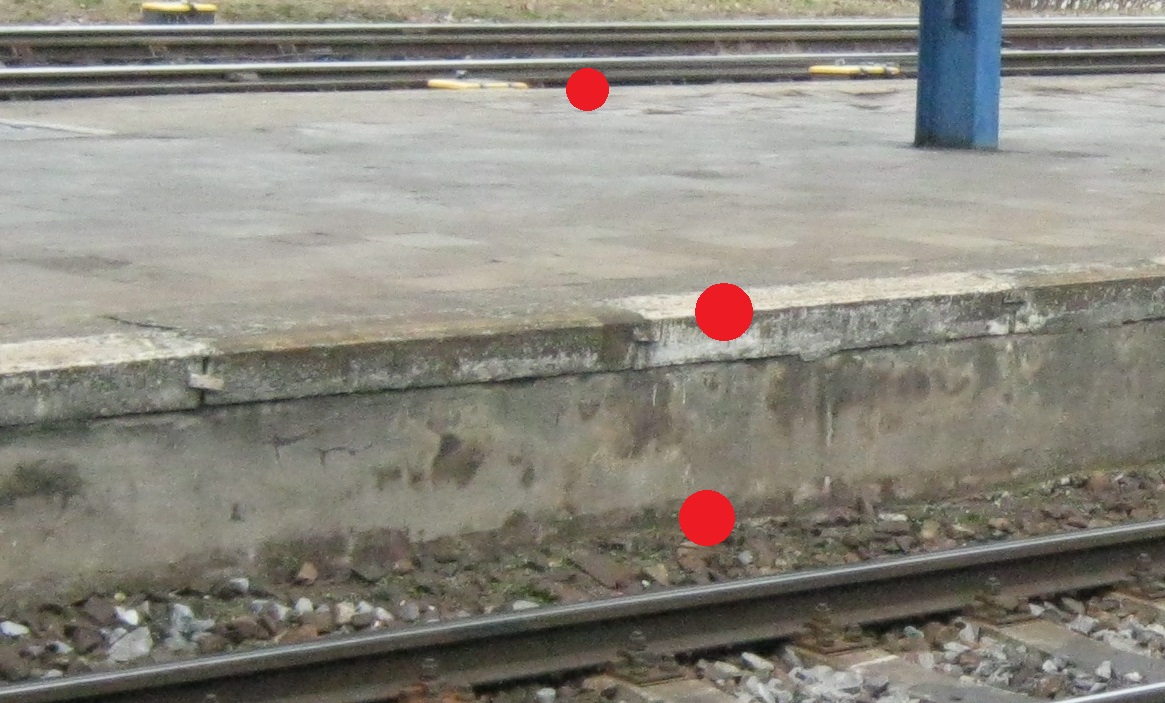

Všechny fotografie:

FotografieFotografieFotografieFotografieFotografieFotografie
