Záznam:

Název:Výtah (hrana)
Typ:Spodek 12-22
Kilometráž:Ne
Priorita:1
Povinné údaje:U výtahu s nálepkou invalidního vozíku navíc umístit popisnou značku DM 20152.
Měřit v terénu:Zaměřit obvod v úrovni terénu.
DM:20025
Kategorie výkresu:Hlavní výkres
Vrstva:Vrstva 14 - nástupiště
Značka:Line1 značka
Referenční bod staničení:bod uprostřed, výškově na terénu
Poznámka:Tento DM se do roku 2021 používal i na zákres vybavení nástupiště (nově DM 20164). Pokud aktualizujete starší výkres, ujistěte se, že DM 20025 je použit pouze pro výtahy.
Pomocné:Definice výtahu: trvale instalované výtahy pro dopravu osob nebo osob a nákladů s trakčním pohonem, s kinematicky vázaným pohonem nebo hydraulickým pohonem, které obsluhují určené stanice a mají klec určenou pro dopravu osob nebo osob a nákladů, která je zavěšena na lanech, řetězech nebo válcích a vedena vodítky, která nejsou odkloněna od svislé roviny o více než 15°, určené k přepravě osob, osob a nákladů, nebo pouze nákladů, pokud je nosná část přístupná, lze na ni bez obtíží vstoupit a je opatřena ovládacím zařízením na nosné části nebo v dosahu osoby, která se na ní nachází.

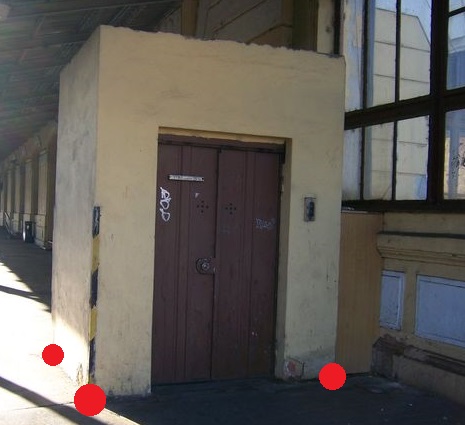

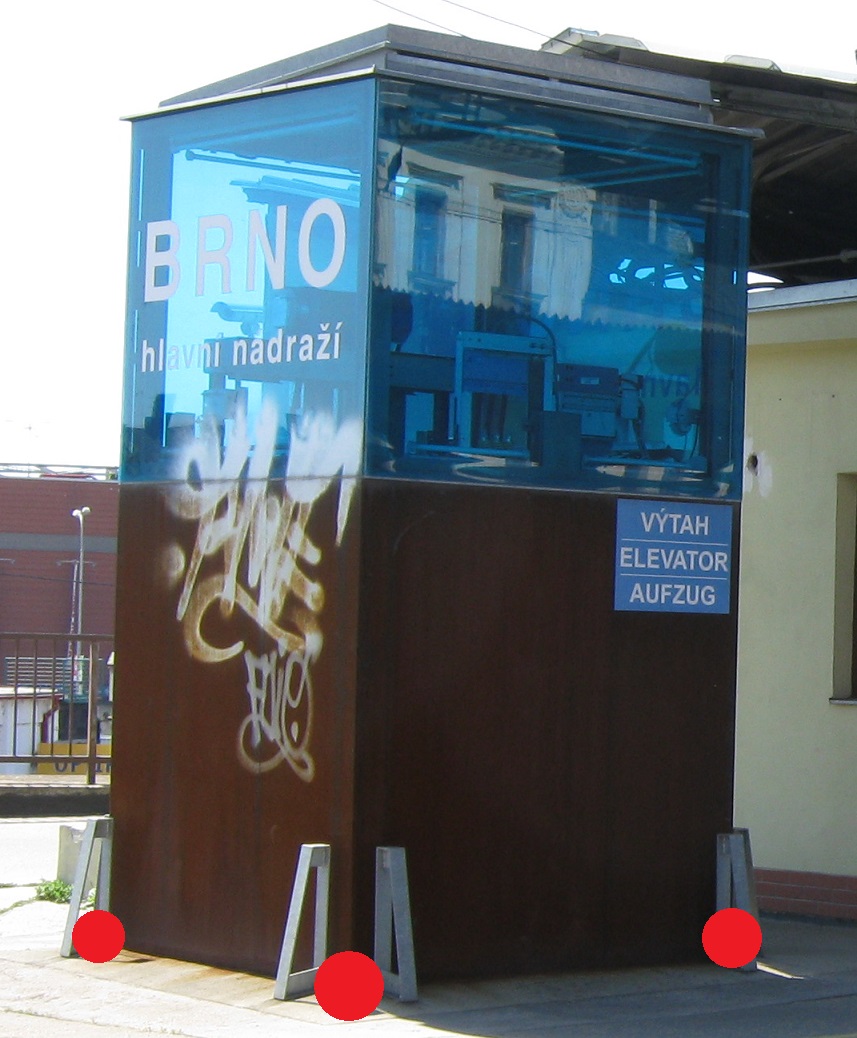

Fotografie:Zakreslení:
