Tato dokumentace je ve stavu k roku 2022 = není upravena na aktuální datový model DTMŽ a nejsou v ní zapracovány změny ve způsobu měření. Aktuální dokument naleznete zde: Modelový objektový železniční katalog - www.spravazeleznic.cz
Záznam:
| Název: | Zábradlí - krátké |
| Typ: | Spodek 12-22 |
| Kilometráž: | Ne |
| Priorita: | 1 |
| Povinné údaje: | |

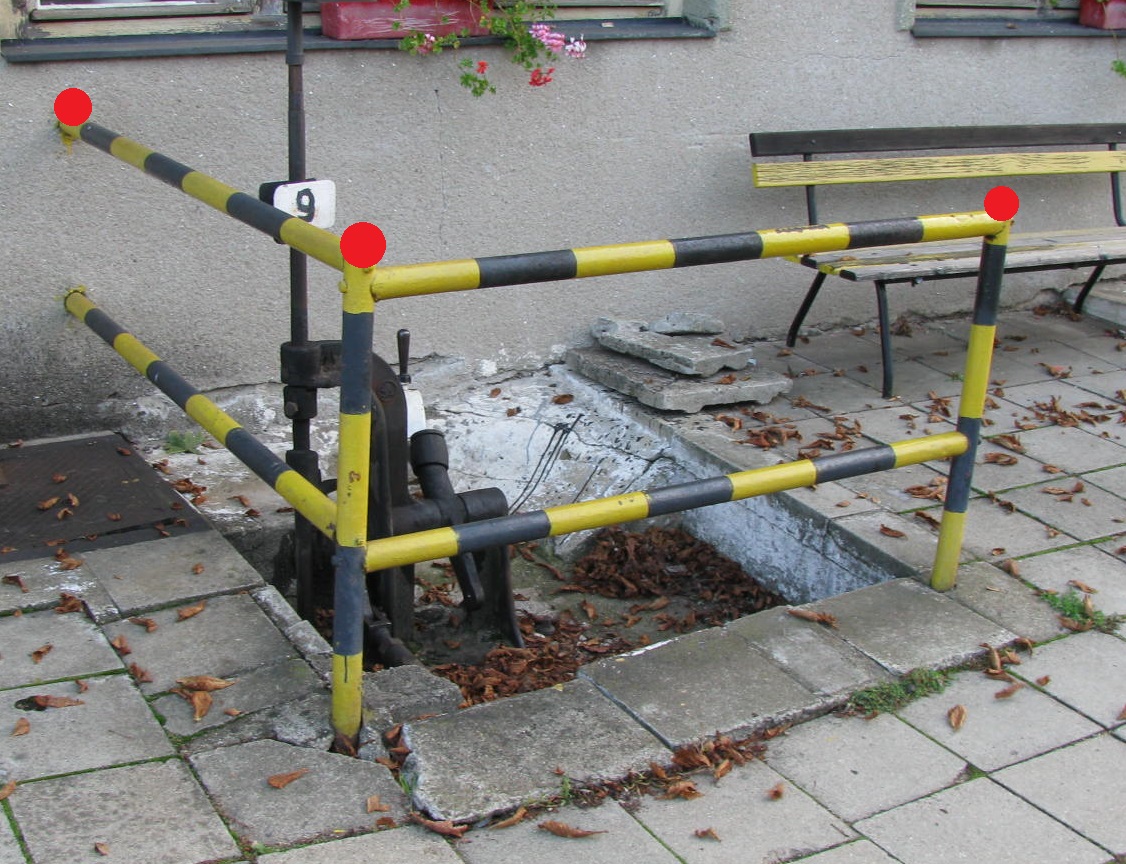

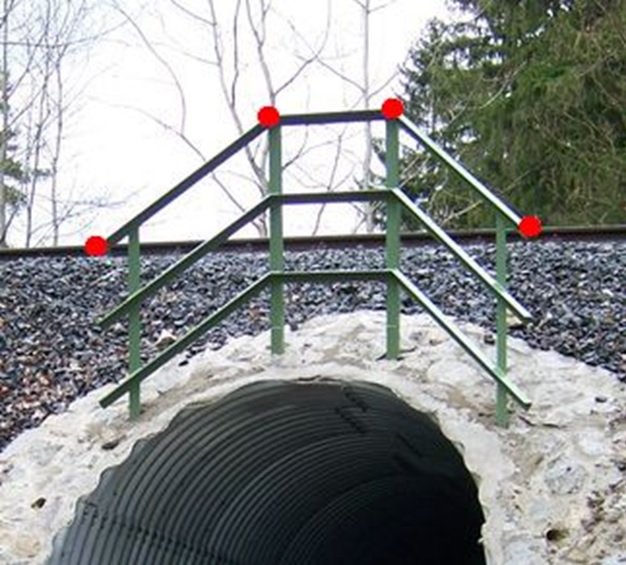

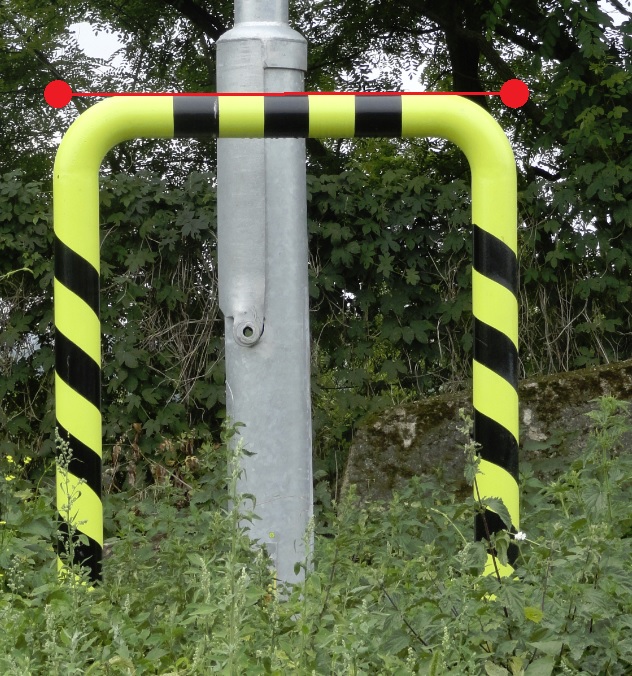

| Měřit v terénu: | Zaměřit průběh po horní hraně zábradlí. Navíc pro zábradlí, které zasahuje do vzdálenosti 3,0 m od osy koleje, měřit líc zábradlí směrem ke koleji. Ochranné zábrany u sloupů, lamp apod. - podle jejich tvaru buď zaměřit horní hranu nebo skutečný průběh (viz třetí a čtvrté foto), pro G-DSPS vždy, pro projekt obvykle. |
| DM: | 20069 |
| Kategorie výkresu: | Hlavní výkres |
| Vrstva: | Vrstva 17 - ploty, zdi,zábradlí,svodidla,vchody |
| Značka: | Dopzar13  |
| Referenční bod staničení: | bod na začátku a na konci |

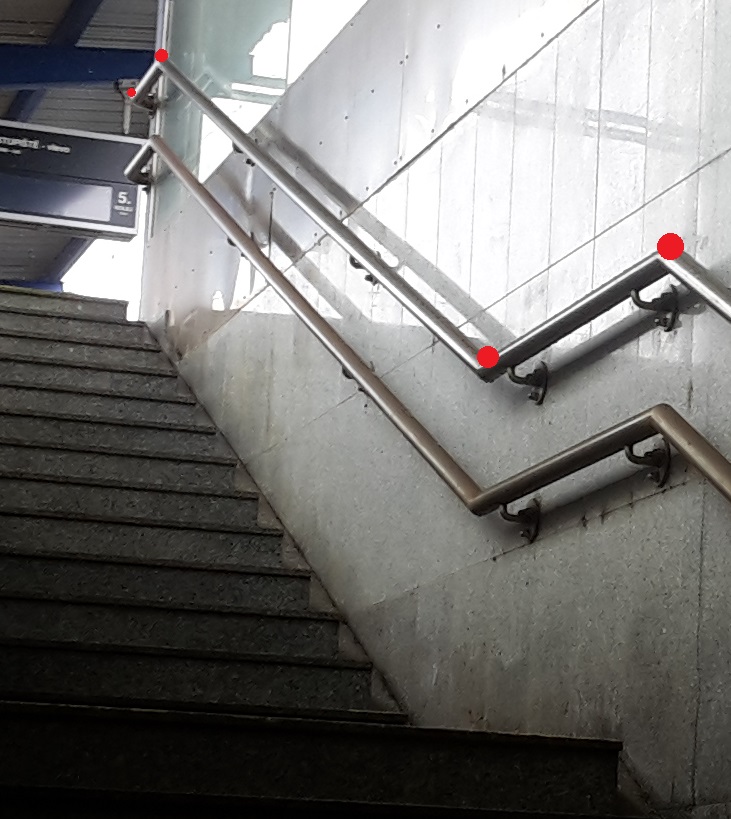

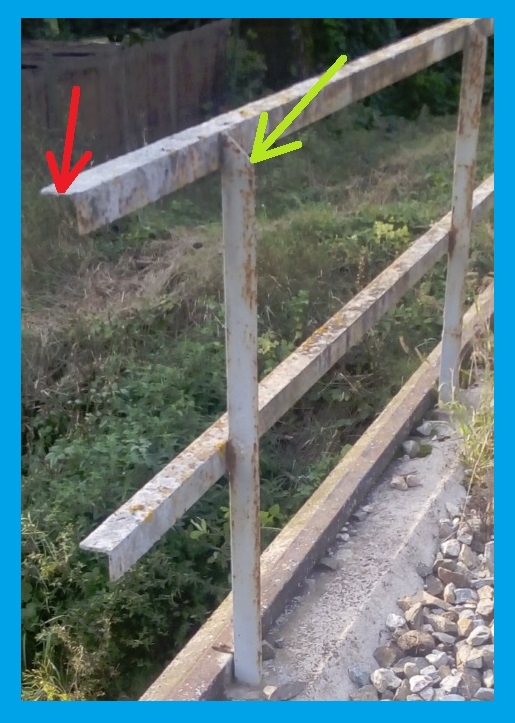

| Poznámka: | Tento DM je určen pro kratší linie, kde se při použití DM 20068 nevykreslí značka zábradlí. Pokud je potřeba zaměřit líc zábradlí (zelená šipka na modře orámované fotografii), je nutno jej kreslit pomocí DM 30045. U dvojitého zábradlí na schodišti (zábradlí pro děti, viz fotografie) postačí měřit horní trubku, případně může být zaměřena i spodní trubka. |

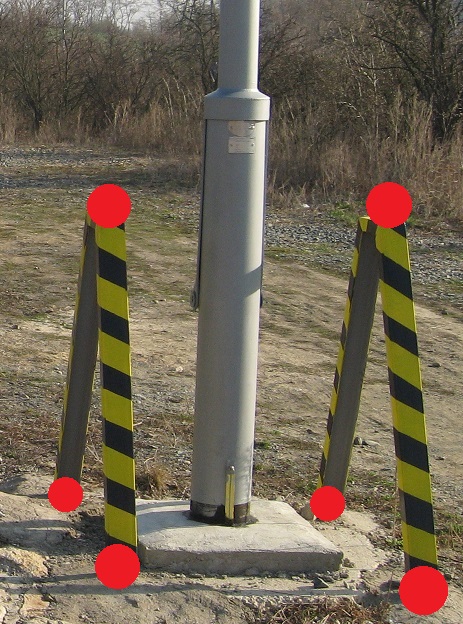

| Pomocné: | Třetí foto (zábrana ve tvaru obráceného písmene V) - v tomto konkrétním případě nestačí zaměřit jen horní bod, protože by nebylo jak spojit linie. Fotografie zábradlí čidla klimatických podmínek je úmyslně umístěna u DM 20068 "Zábradlí", protože při použití DM "Zábradlí - krátké" napůl vykreslená kolečka zábradlí překrývají značku čidla. |

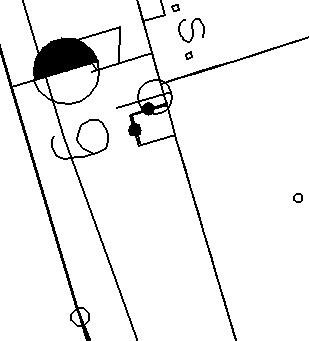

| Fotografie: | Zakreslení: |
 |  |
Všechny fotografie:
Všechny obrázky zakreslení:
