Tato dokumentace je ve stavu k roku 2022 = není upravena na aktuální datový model DTMŽ a nejsou v ní zapracovány změny ve způsobu měření. Aktuální dokument naleznete zde: Modelový objektový železniční katalog - www.spravazeleznic.cz

Záznam:

Název:Silniční most - nadjezd
Typ:Spodek 12-22
Kilometráž:Ano
Priorita:1
Povinné údaje:Centroid 30254 a 30253 s určením druhu mostu. Navíc je nutno uvést popis a km.

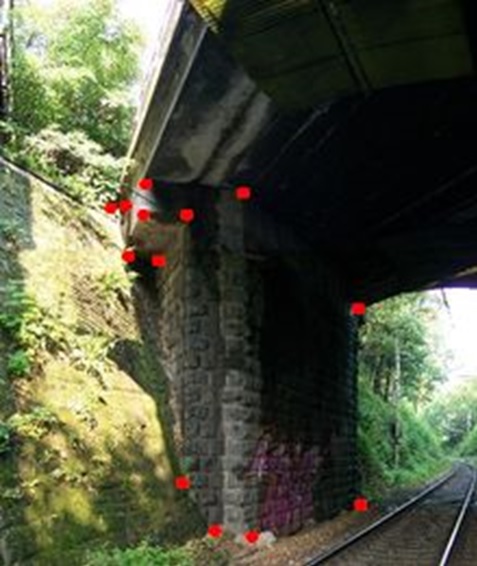

Měřit v terénu:Pro G-DSPS zaměřit lomové body, hrany a výstupky, vykreslit ve 3D. Oblouky a klenby zaměřit tak, aby jejich vykreslení co nejlépe odpovídalo skutečnosti. Pouze při měření pro jiné účely je možná určitá generalizace, která však nesmí přesáhnout povolenou odchylku podle předpisu SŽ M20/MP010 a tyto podklady se nepoužijí pro rekonstrukci dotyčného objektu. Zanedbání výstupků a lomů nesmí zkreslit skutečnost.
DM:20080
Kategorie výkresu:Hlavní výkres
Vrstva:Vrstva 18 - mosty
Značka:Line1 značka
Referenční bod staničení: odkaz-MES-EST.pdf
Poznámka:Popis a evid.km vyšetřit z pasportu. Pokud nadjezd není ve správě SŽ, nemusí být uveden v pasportu. V tom případě se uvede kilometráž průsečíku osy nadjezdu a osy definiční koleje odměřená od nejbližšího nižšího staničníku.
Protidotyková zábrana - viz DM 40243.
Pomocné:
Fotografie:Zakreslení:
FotografieZakreslení

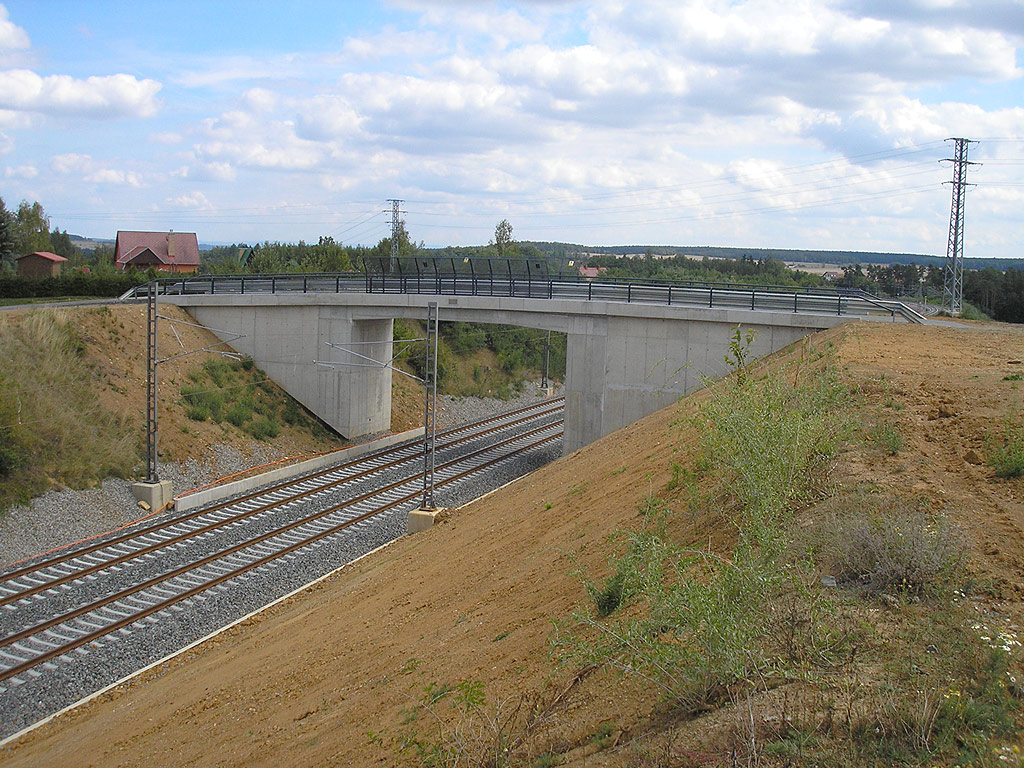

Všechny fotografie:

FotografieFotografie

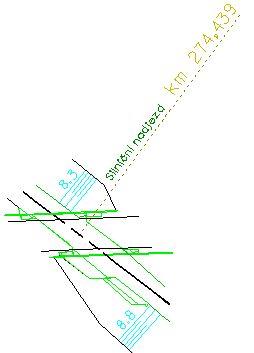

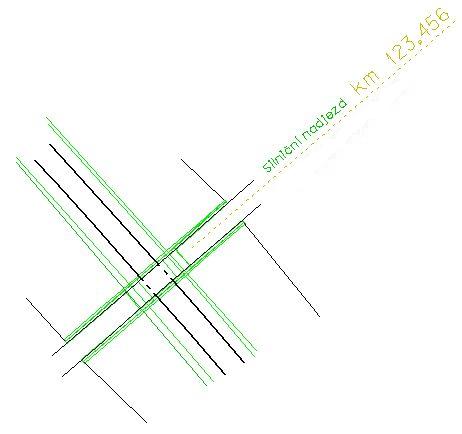

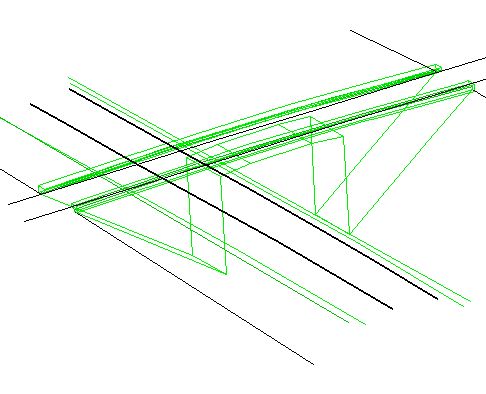

Všechny obrázky zakreslení:

ZakresleníZakresleníZakresleníZakresleníZakreslení
