Tato dokumentace je ve stavu k roku 2022 = není upravena na aktuální datový model DTMŽ a nejsou v ní zapracovány změny ve způsobu měření. Aktuální dokument naleznete zde: Modelový objektový železniční katalog - www.spravazeleznic.cz

Záznam:

Název:Mostní křídlo
Typ:Spodek 12-22
Kilometráž:Ne
Priorita:2
Povinné údaje:Centroid 30254.
Měřit v terénu:Pro G-DSPS zaměřit lomové body, hrany a výstupky, vykreslit ve 3D. Oblouky a klenby zaměřit tak, aby jejich vykreslení co nejlépe odpovídalo skutečnosti. Pouze při měření pro jiné účely je možná určitá generalizace, která však nesmí přesáhnout povolenou odchylku podle předpisu SŽ M20/MP010 a tyto podklady se nepoužijí pro rekonstrukci dotyčného objektu. Zanedbání výstupků a lomů nesmí zkreslit skutečnost.
DM:20090
Kategorie výkresu:Hlavní výkres
Vrstva:Vrstva 18 - mosty
Značka:Line1 značka
Referenční bod staničení:bez ref.bodu
Poznámka:Tento DM se již obvykle nerozlišuje/nepoužívá, nahrazuje ho DM 20080, 20081, 20082.
Pomocné:Tento DM se používá obvykle pouze v případě zvláštního požadavku objednavatele.

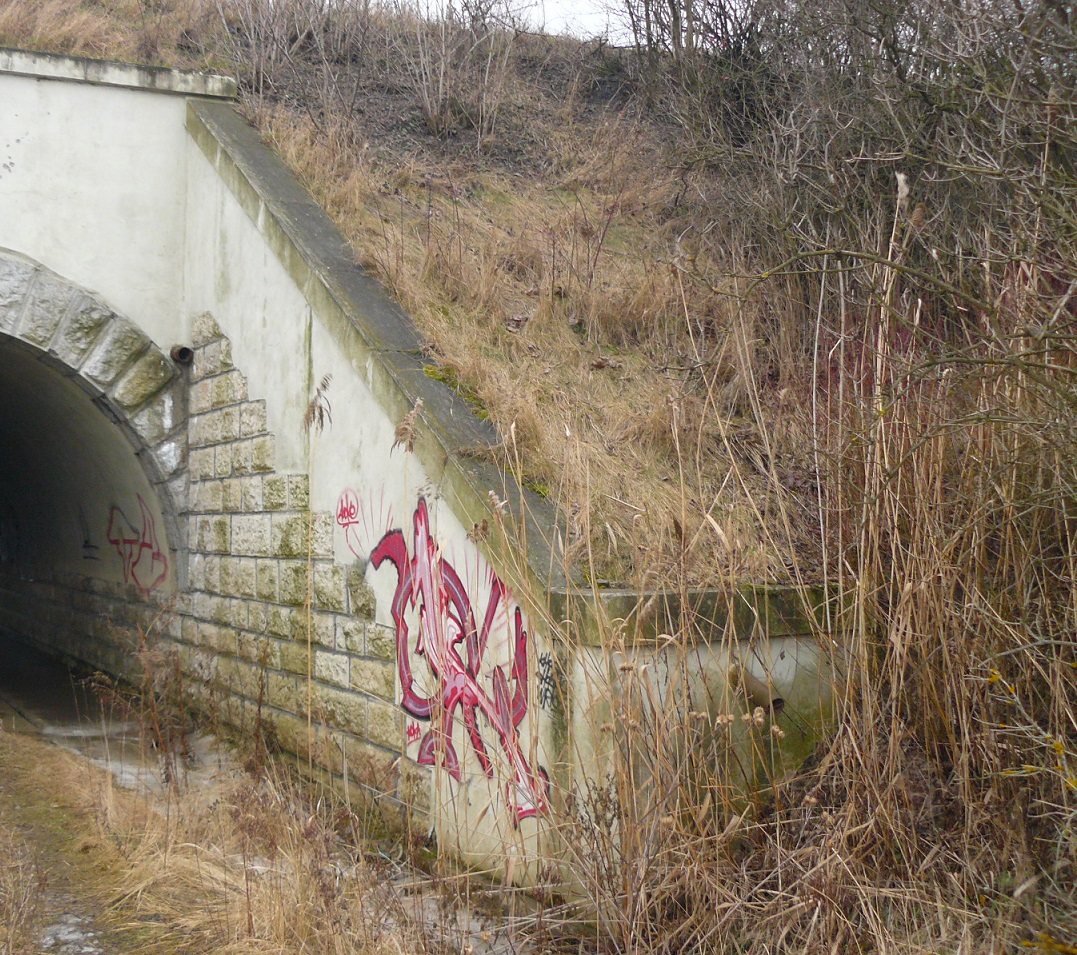

Fotografie:Zakreslení:
FotografieZakreslení
