Tato dokumentace je ve stavu k roku 2022 = není upravena na aktuální datový model DTMŽ a nejsou v ní zapracovány změny ve způsobu měření. Aktuální dokument naleznete zde: Modelový objektový železniční katalog - www.spravazeleznic.cz
Záznam:
| Název: | Revizní šachta stoky (pouze tunelové) |
| Typ: | Spodek 12-22 |
| Kilometráž: | Ne |
| Priorita: | 1 |
| Povinné údaje: | |

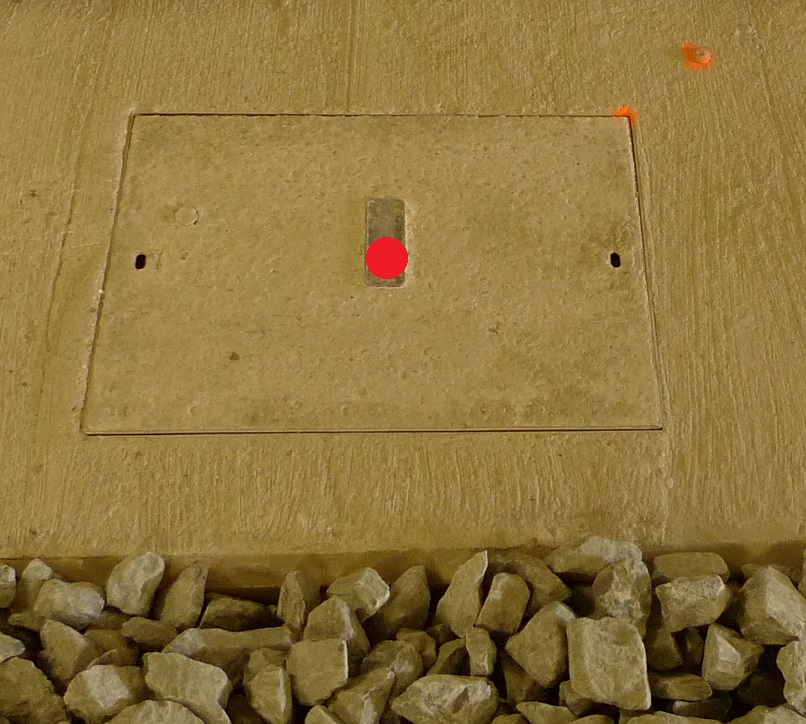

| Měřit v terénu: | Menší revizní šachty lze pro mapování měřit jedním bodem středem na poklopu. Pro G-DSPS se tento DM nepoužívá (šachta se kreslí jako 3D objekt). |
| DM: | 20157 |
| Kategorie výkresu: | Hlavní výkres |
| Vrstva: | Vrstva 22 - tunely |
| Značka: | C137  |
| Referenční bod staničení: | |
| Poznámka: | Menší šachta = ani šířka ani délka šachty nepřesahuje 2 m. |
| Pomocné: |

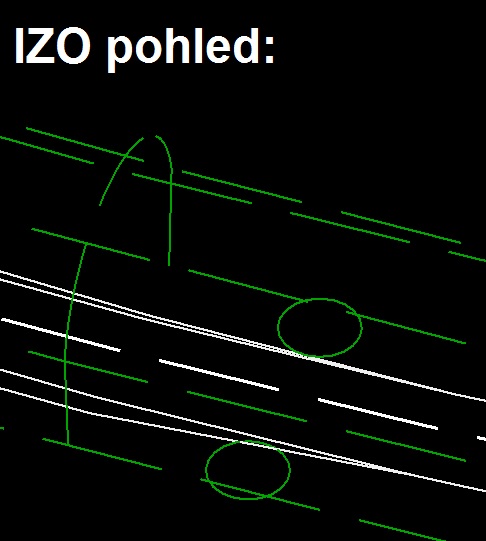

| Fotografie: | Zakreslení: |
 |  |

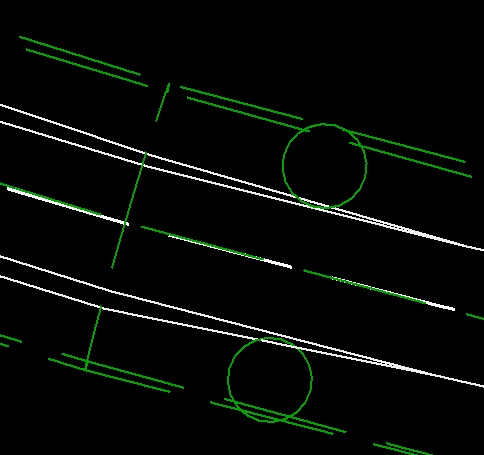

Všechny obrázky zakreslení:
