Záznam:
| Název: | Revizní šachta stoky-hrana (pouze tunelové) |
| Typ: | Spodek 12-22 |
| Kilometráž: | Ne |
| Priorita: | 1 |
| Povinné údaje: | Pro G-DSPS psát číslo šachty. |
| Měřit v terénu: | Pro G-DSPS zaměřit a vykreslit ve 3D. Pro mapování stačí zaměřit obvodem v úrovni poklopu/terénu. |
| DM: | 20122 |
| Kategorie výkresu: | Hlavní výkres |
| Vrstva: | Vrstva 22 - tunely |
| Značka: | Line5  |
| Referenční bod staničení: | |
| Poznámka: | V případě menší revizní šachty lze použít DM 20157. |
| Pomocné: | Menší šachta = ani šířka ani délka šachty nepřesahuje 2 m. |
| Fotografie: | Zakreslení: |
 |

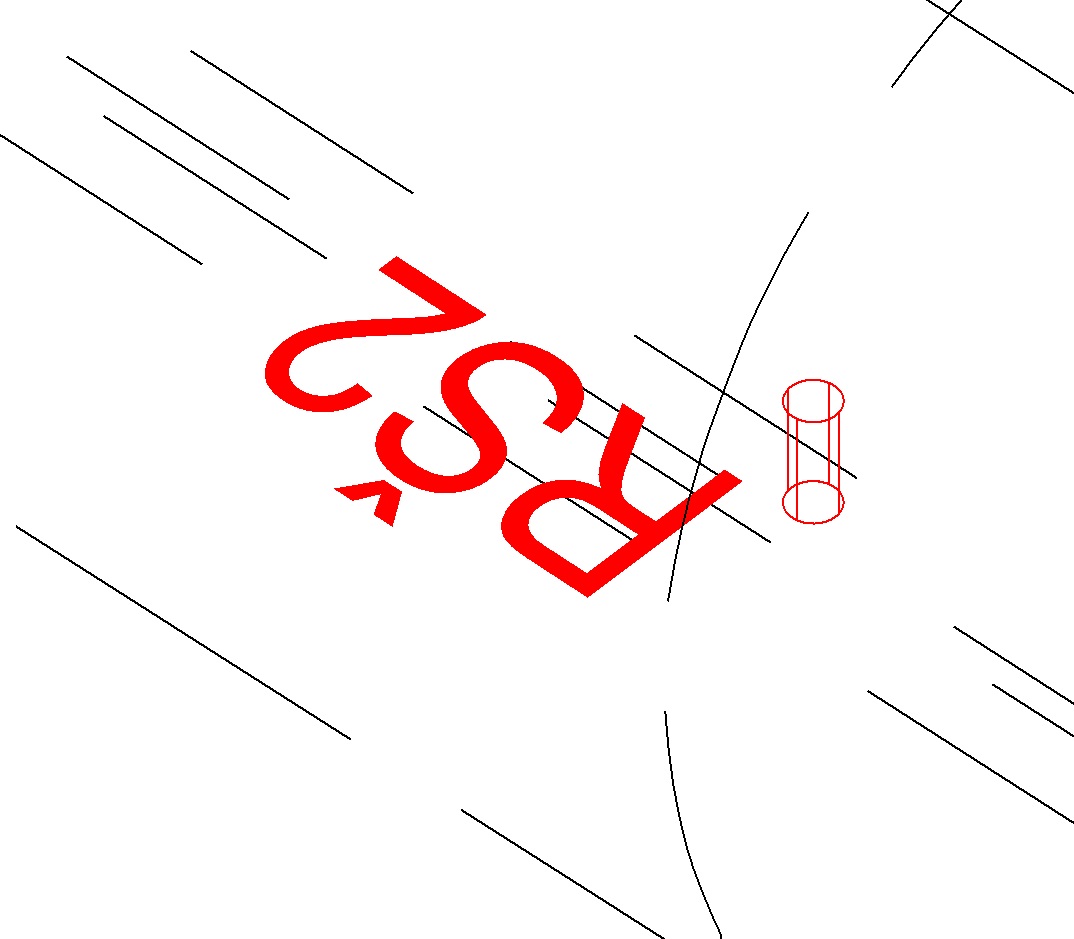

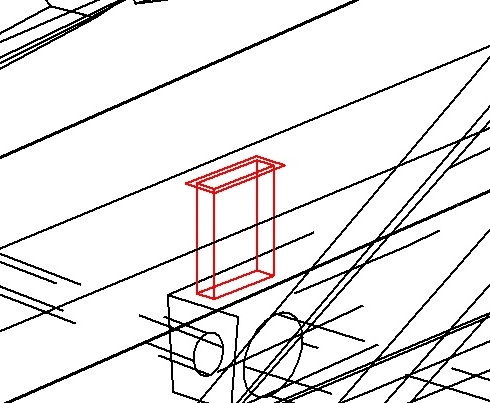

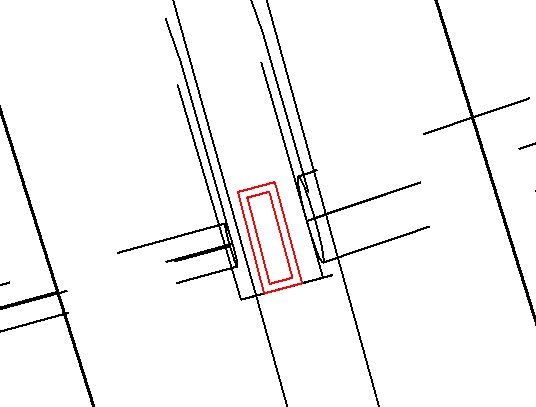

Všechny obrázky zakreslení:
