Tato dokumentace je ve stavu k roku 2022 = není upravena na aktuální datový model DTMŽ a nejsou v ní zapracovány změny ve způsobu měření. Aktuální dokument naleznete zde: Modelový objektový železniční katalog - www.spravazeleznic.cz

Záznam:

Název:Budova
Typ:Stavby a centroidy 23-24
Kilometráž:Ne
Priorita:1
Povinné údaje:Centroid, obvykle 30235, 30236 s bližším určením 30289-30319.
U zděných kab.objektů navíc uvádět popis napsaný na objektu.

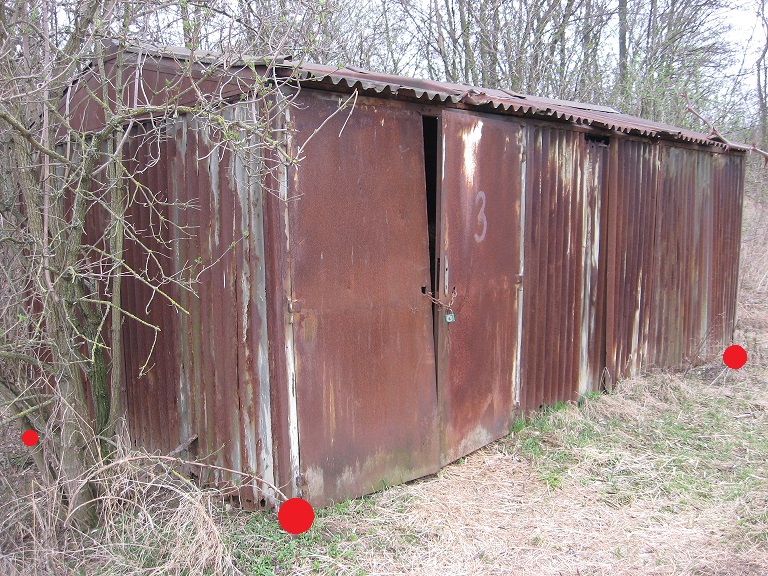

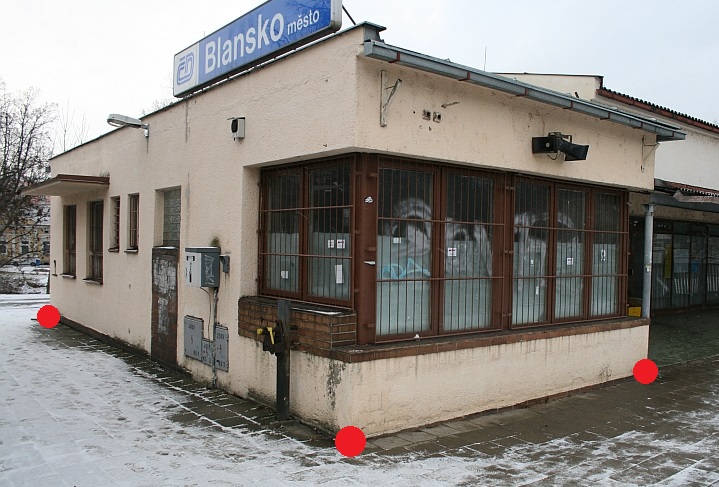

Měřit v terénu:Zaměřit lomové body v úrovni terénu.
DM:30031
Kategorie výkresu:Hlavní výkres
Vrstva:Vrstva 23 - stavby
Značka:BudovaCD značka
Referenční bod staničení: odkaz-budova.pdf
Poznámka:Pokud nebyla v centroidu nalezena příslušná varianta účelu stavby, lze účel doplnit popisem připojeným k linii budovy, ale tento popis nenahrazuje centroid. V objektu se v tom případě vyskytuje popis i centroid zároveň.
Pomocné:Shrnutí pro kab.objekty měřené obvodem:
- zděné = DM 30031 (obvykle plochotvorná kresba, centroid 30235 s 30289-30290).
- zab.zař. (ne zděné) = DM 40238.
- jiné než zděné a zab.zař. = DM 40224 "Kab.objekt neurčený nadzemní obvodem".

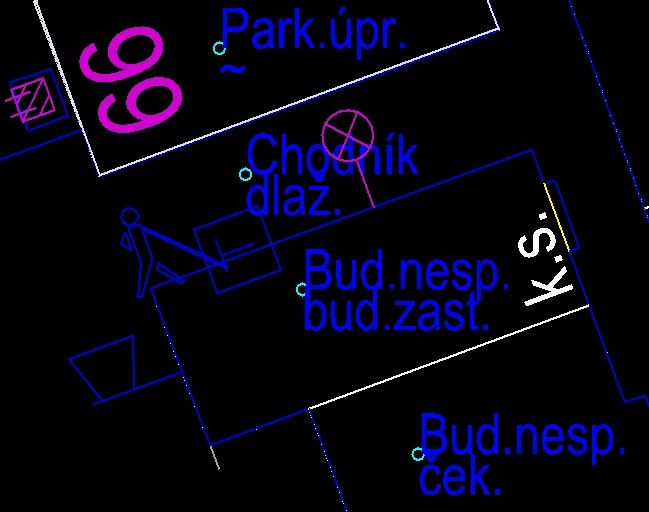

Fotografie:Zakreslení:
FotografieZakreslení

Všechny fotografie:

FotografieFotografie
