Záznam:

Název:Nízká protihluková clona sklopná
Typ:Stavby a centroidy 23-24
Kilometráž:Ne
Priorita:1
Povinné údaje:Linii je možno popsat textem "NPC".
Měřit v terénu:Zaměřit lomové body v úrovni terénu, lícem ke koleji. V místě každého spodního bodu je potřeba zaměřit/dopočítat bod na horní hraně NPC. V místě výškového skoku (od 30 cm) budou nahoře dva body.
DM:30043
Kategorie výkresu:Hlavní výkres
Vrstva:Vrstva 23 - stavby
Značka:Line1 značka
Referenční bod staničení:bod na začátku a na konci
Poznámka:Měřit nejen spodek, ale také vrch clony (zohledňovat výškové skoky větší než 30 cm), kreslit spodek, boky i vrch linií NPC (výsledkem je obvod v prostoru, který může být poskládán z lomených čar nebo úseček podle potřeby kresliče).
Pomocné:Používaná zkratka: NPC.

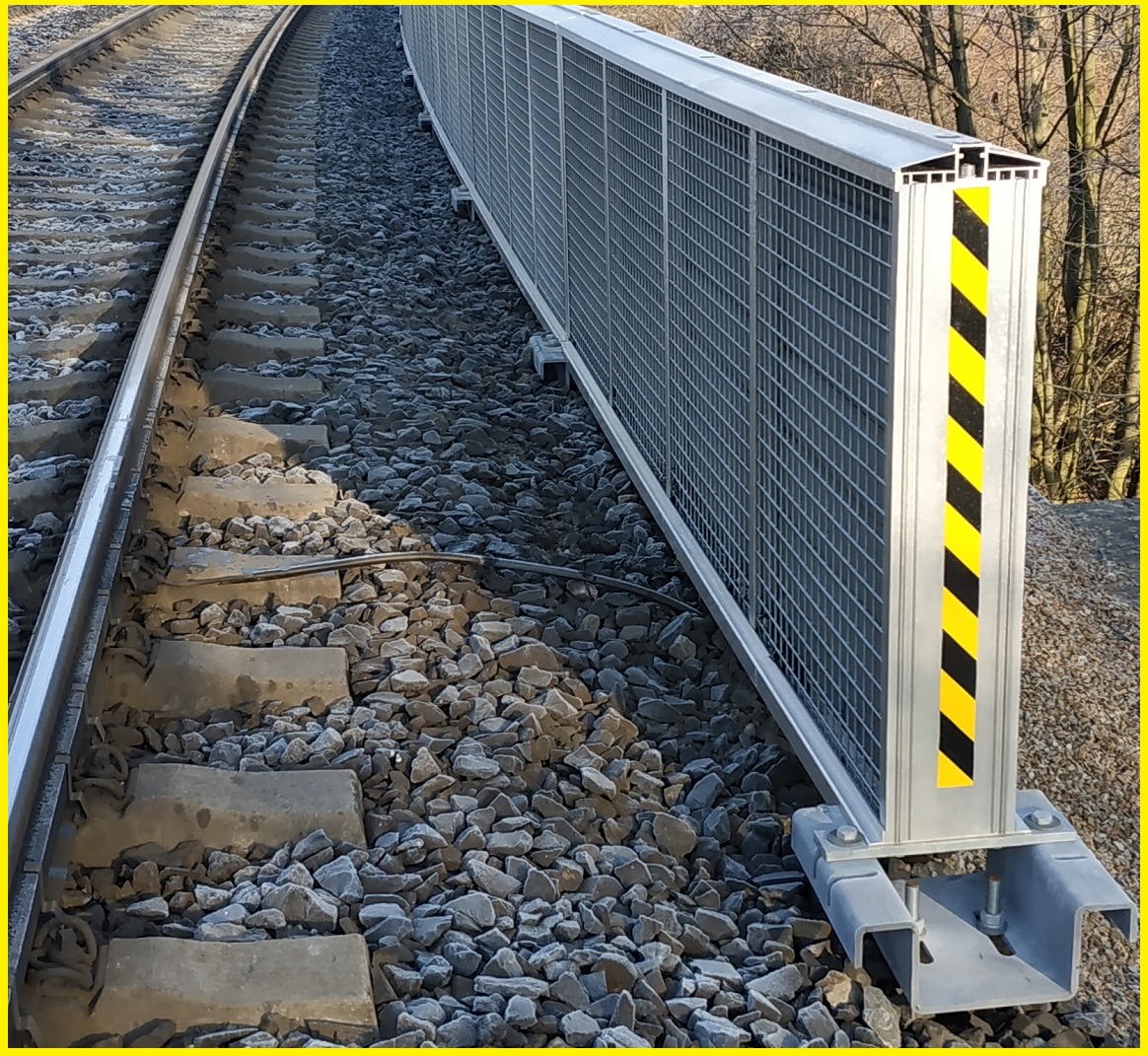

Foceno Praha-Sedlec.
Fotografie:Zakreslení:
FotografieZakreslení

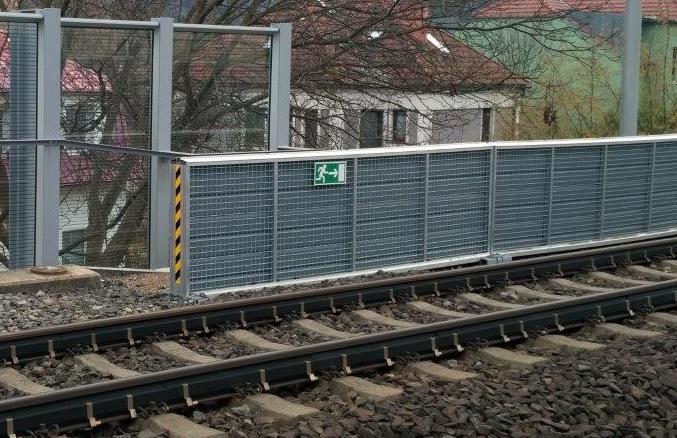

Všechny fotografie:

FotografieFotografie
