Tato dokumentace je ve stavu k roku 2022 = není upravena na aktuální datový model DTMŽ a nejsou v ní zapracovány změny ve způsobu měření. Aktuální dokument naleznete zde: Modelový objektový železniční katalog - www.spravazeleznic.cz

Záznam:

Název:Nízká protihluková clona nesklopná
Typ:Stavby a centroidy 23-24
Kilometráž:Ne
Priorita:1
Povinné údaje:Linii je možno popsat textem "NPC".

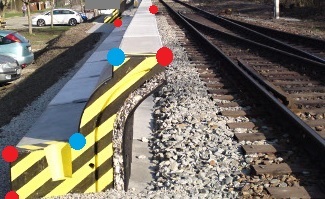

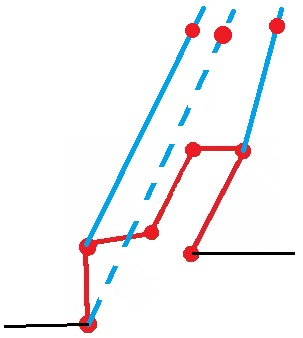

Měřit v terénu:Na začátku a konci stěny vystihnout tvar a pospojovat linií (červená linie na obrázcích). Průběh zdi měřit třemi body (pokud možno v profilu): vnitřní horní, vnější pochůzný, vnější na terénu (červené tečky na fotkách) a spojovat podélné hrany (modré linie na spodním obrázku. Neviditelná hrana je v obrázku zakreslena čárkovaně, ale v DGN bude kreslena plnou čarou.)
DM:30046
Kategorie výkresu:Hlavní výkres
Vrstva:Vrstva 23 - stavby
Značka:Line2 značka
Referenční bod staničení:bod na začátku a na konci
Poznámka:Existuje více typů o různé výšce a tvaru prefabrikátu.
Nezapomenout měřit kolejové lože (a kreslit ho pomocí DM 10122).
Pomocné:Používaná zkratka: NPC

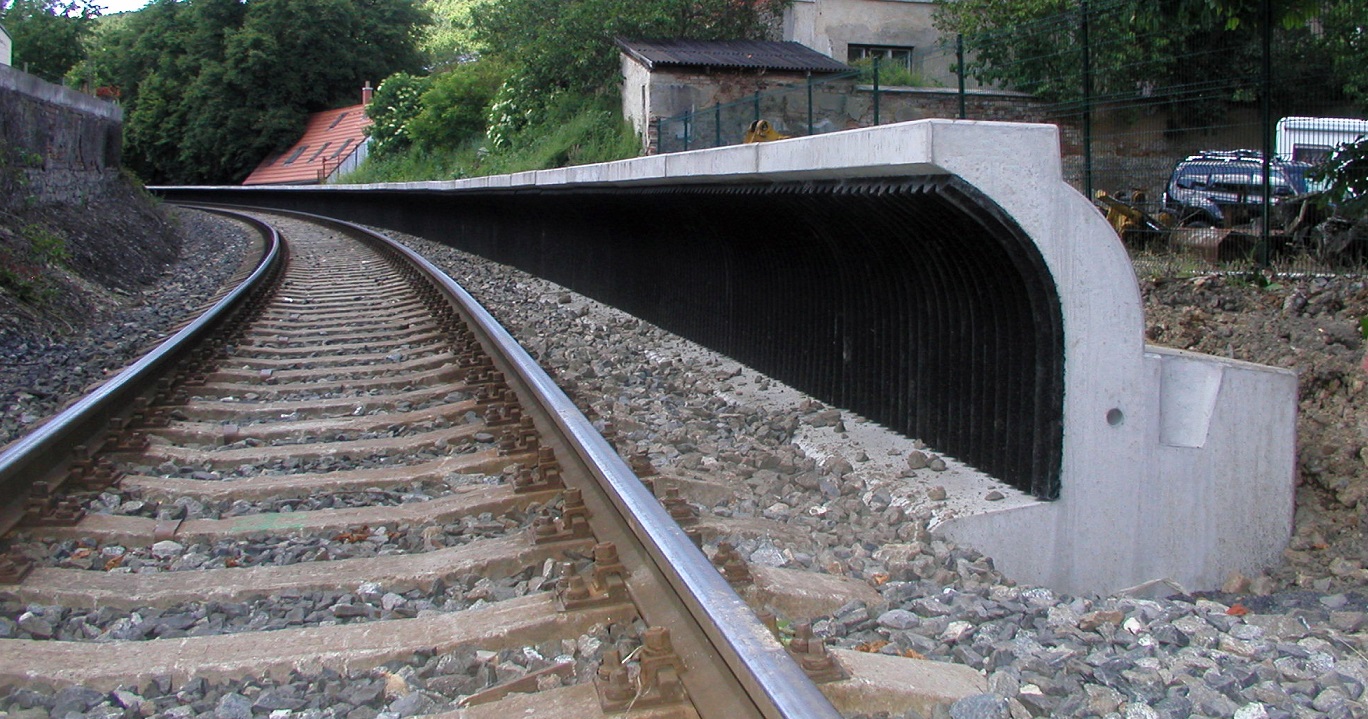

Fotografie:Zakreslení:
FotografieZakreslení

Všechny fotografie:

FotografieFotografie

Všechny obrázky zakreslení:

ZakresleníZakreslení
