| Název: | Venkovní silové vedení vysokého napětí - VN |
| Typ: | Kabelové vedení 25-36 |
| Kilometráž: | Ne |
| Priorita: | 1 |
| Povinné údaje: | Pro G-DSPS popisovat podle požadavku objednavatele. |
| Měřit v terénu: | Viz pomocný soubor "Rozbor měření kabelů a kab.objektů". |
| DM: | 40003 |
| Kategorie výkresu: | Hlavní výkres |
| Vrstva: | Vrstva 25 - silová zařízení a vedení nadzemní |
| Značka: | Silnop14  |

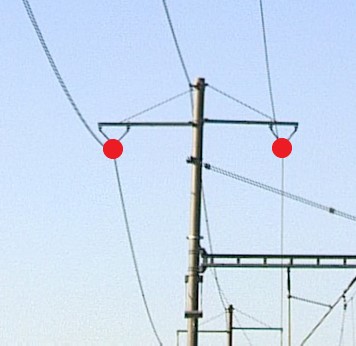

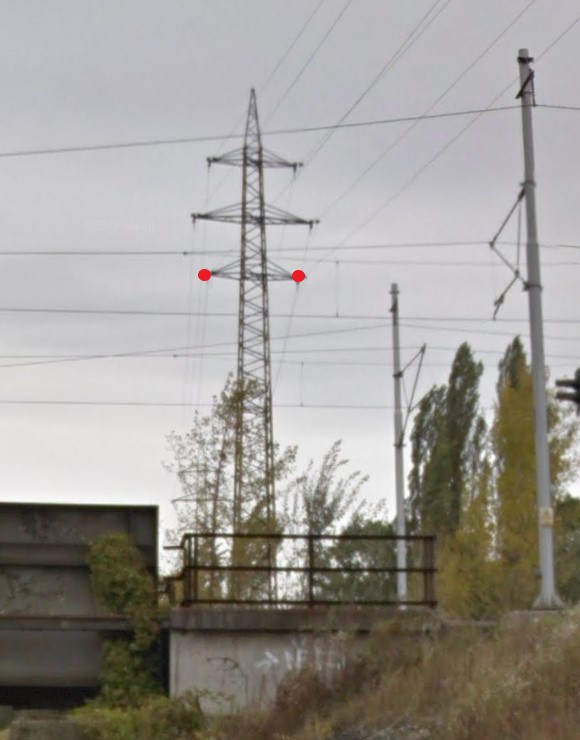

| Referenční bod staničení: | bod v ose vedení, výškově na terénu
|

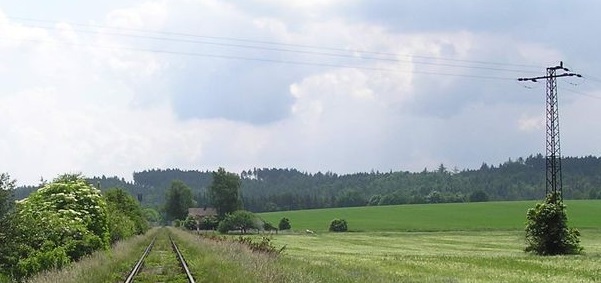

| Poznámka: | V případě křížení s tratí postačí pro mapování zaměřit průběh vedení ve skutečné výšce v šířce zaměřovaného území. Průhyb se obvykle neřeší.
Pro G-DSPS posilovacího vedení je nutno posilovací vedení zaměřit a zakreslit, i když vede po trakčních podpěrách. |
| Pomocné: | |
