Tato dokumentace je ve stavu k roku 2022 = není upravena na aktuální datový model DTMŽ a nejsou v ní zapracovány změny ve způsobu měření. Aktuální dokument naleznete zde: Modelový objektový železniční katalog - www.spravazeleznic.cz
Záznam:
| Název: | Kabelový objekt elektro (např. malé zásuvkové skříně) |
| Typ: | Kabelové vedení 25-36 |
| Kilometráž: | Ne |
| Priorita: | 1 |
| Povinné údaje: | Přednostně uvést popis napsaný na objektu. Pokud popis není, použít obecné zkratky z pomocného souboru "Určené zkratky ve výkrese", případně slovní popis. Pro pasívní ochranu před atmosférickým přepětím (uzemnění kolejnic před blesky) použít zkratku "uz.". |

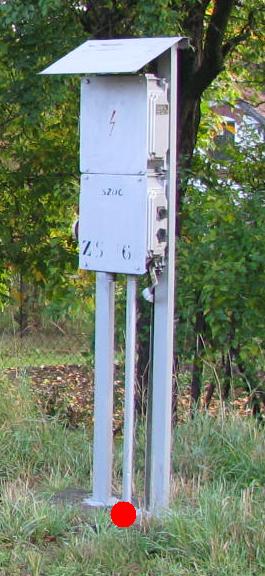

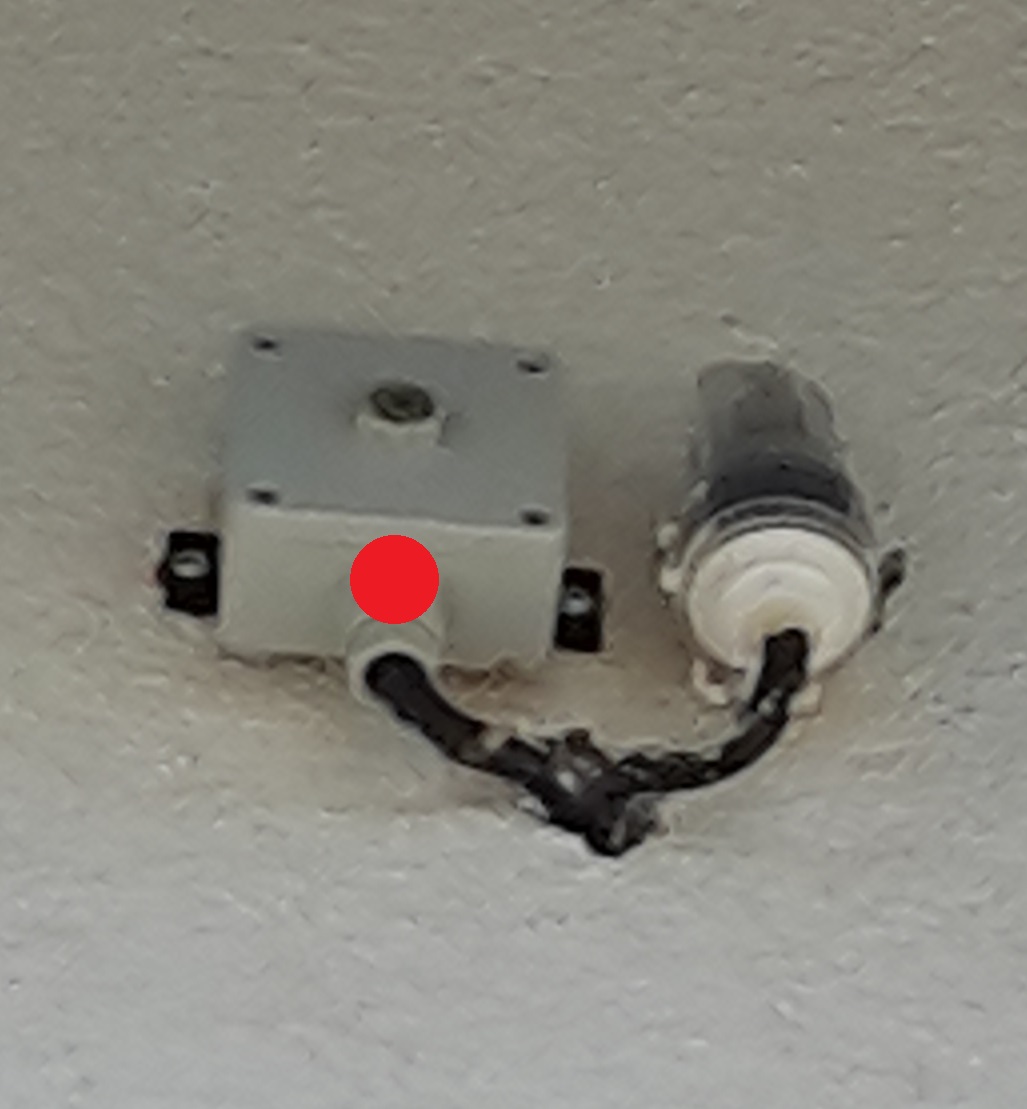

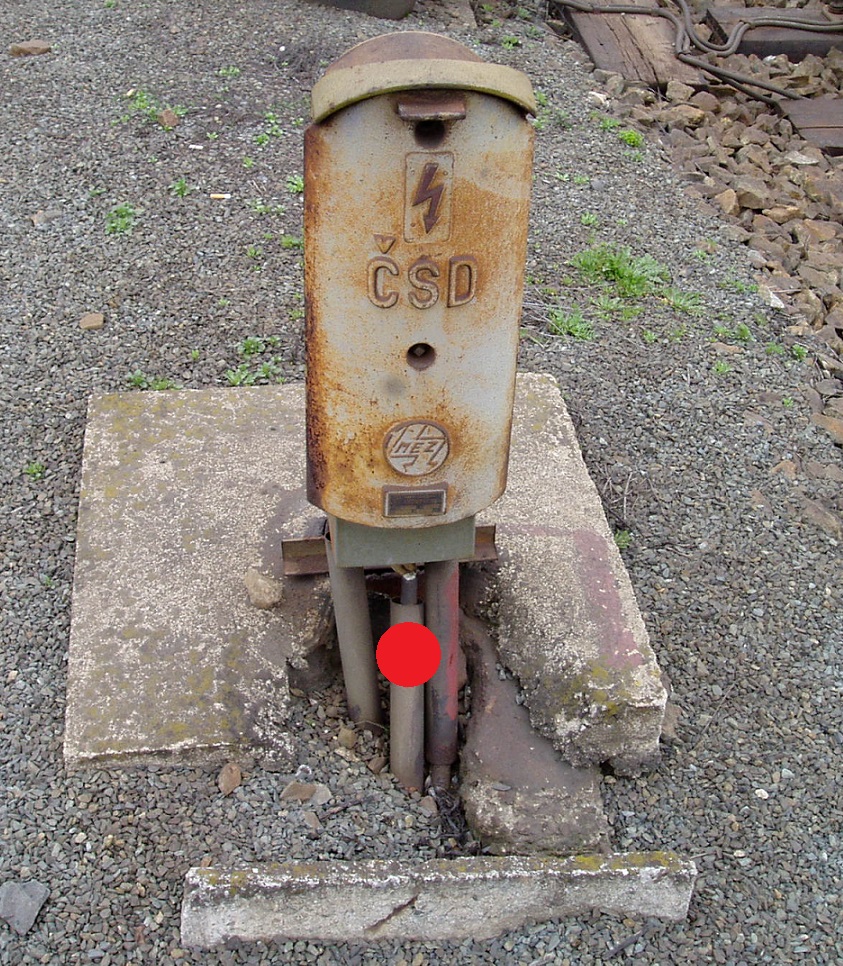

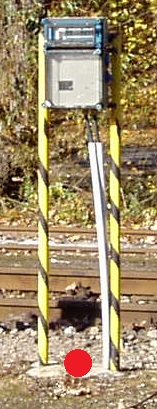

| Měřit v terénu: | Malé zásuvkové skříně - zaměřit středem výškově na soklu/terénu. Drobné, malé objekty (s výškou do 0,5 m), různé krabičky apod. změřit jedním bodem středem na temeni zařízení. Čidlo pro ovládání osvětlení upevněné na zdi budovy (viz foto) měřit odrazem od spodku krabičky. |
| DM: | 40018 |
| Kategorie výkresu: | Hlavní výkres |
| Vrstva: | Vrstva 25 - silová zařízení a vedení nadzemní |
| Značka: | C053  |
| Referenční bod staničení: | odkaz-kab_objekt.pdf |
| Poznámka: | Tento DM se použije pouze tehdy, když předmět měření nelze zařadit do vhodnějšího řádku dat.modelu. Je určen hlavně pro G-DSPS, v mapování se používá pro objekty s popisem, uvedeným v pomocném souboru "Popis kab.objektů", a pro objekty jednoznačně přiřazené elektrikářům. Možné zkratky: DOOZ, KR, KS, KS VO, KS-NN, KS NN, NN, OV, RE, REOV, RS, RSO, RVO, VO, ZS, ... Sněhový detektor je zařazen pod DM 10301 ve vrstvě 3. Zemnící tyč je zařazena pod DM 40272 ve vrstvě 26. Čidlo pro ovládání zapínání VO upevněné na zdi budovy (viz foto, měřit krabičku, vlastní čidlo vpravo neměřit). |

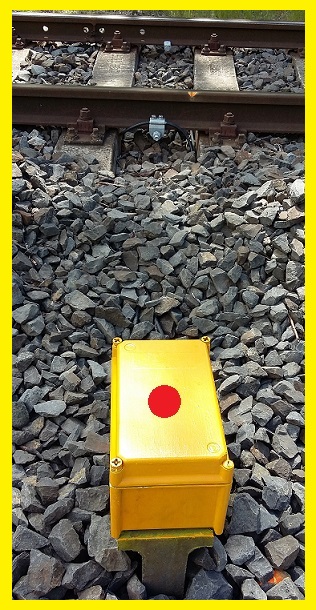

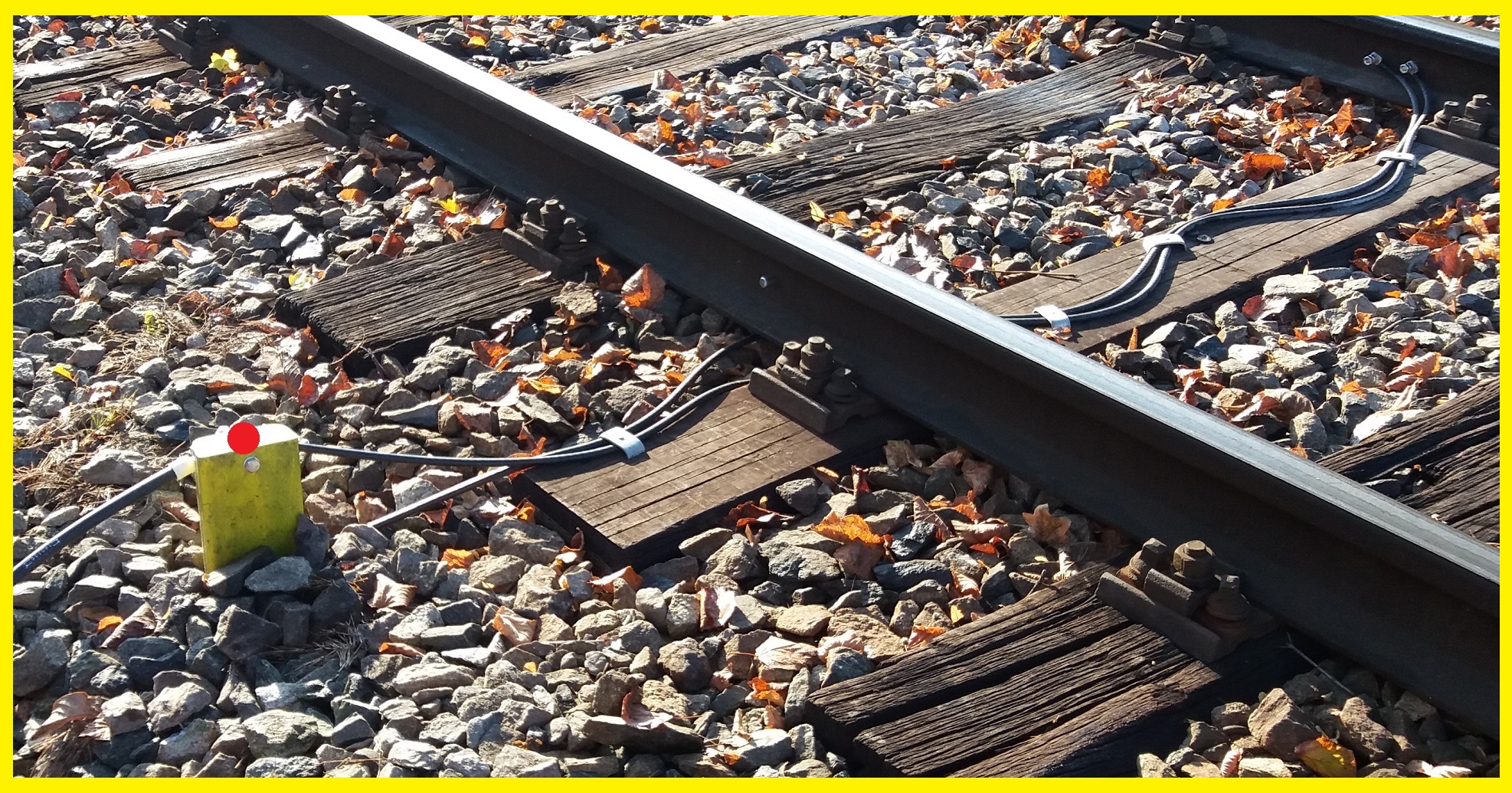

| Pomocné: | Žlutě orámované fotografie - kab.objekt (žlutá krabička) se velmi podobá vysílači u snímače počítače náprav, ale na fotografii je vidět, že kabely vedou ke svorkám na kolejnicích = v tomto konkrétním případě je to elektro objekt (pasívní ochrana před atmosférickým přepětím = uzemnění kolejnic před blesky). Měřit krabičku. Svorky na kolejnici ani kabely mezi svorkami a žlutou krabičkou neměřit.) Totéž druhá orámovaná fotografie. Ještě k první žlutě orámované fotografii - obdobné krabičky a svorky na kolejnici mohou sloužit i jako DM 10117 Konec kolejového obvodu a laik jejich funkci nedokáže odhadnout, jedině podle popisu. Krabice často nejsou popsané a mohou být také černé. V G-DSPS vím co měřím, v mapování je nutno se řídit popisem. Pokud popis není, nějak se rozhodnout, správci si to přeberou. |
| Fotografie: | Zakreslení: |
 |
Všechny fotografie:
