Tato dokumentace je ve stavu k roku 2022 = není upravena na aktuální datový model DTMŽ a nejsou v ní zapracovány změny ve způsobu měření. Aktuální dokument naleznete zde: Modelový objektový železniční katalog - www.spravazeleznic.cz

Záznam:

Název:Podzemní silové vedení bez rozlišení druhu
Typ:Kabelové vedení 25-36
Kilometráž:Ne
Priorita:1
Povinné údaje:
Měřit v terénu:Měřit lomové body osy kabelu před záhozem, výškově vrch kabelu.
DM:40020
Kategorie výkresu:Hlavní výkres
Vrstva:Vrstva 26 - silové vedení podzemní
Značka:Silnop3 značka
Referenční bod staničení:bod v ose kabelové trasy, výškově vrch kabelu/ochrany
Poznámka:DM "bez rozlišení" se pro G-DSPS elektro nesmí použít.
Pomocné:
Fotografie:Zakreslení:

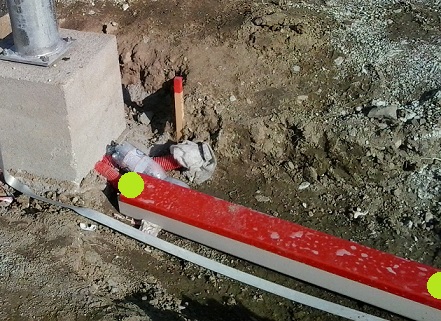

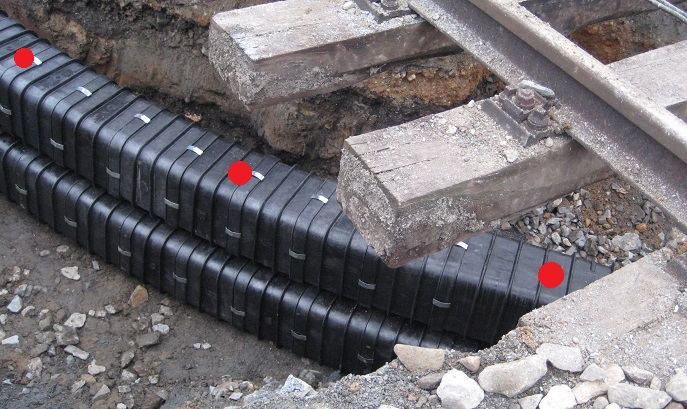

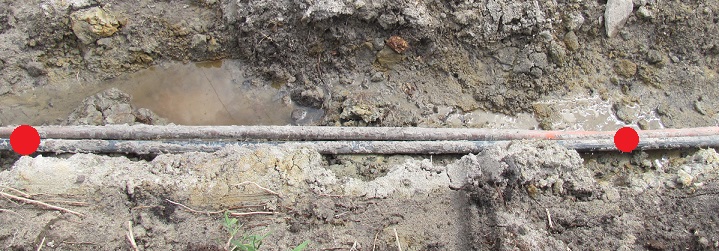

Fotografie

Všechny obrázky zakreslení:

ZakresleníZakreslení
