Záznam:

Název:Ochranné vedení zemnící - podzemní
Typ:Kabelové vedení 25-36
Kilometráž:Ne
Priorita:2
Povinné údaje:Pro G-DSPS popisovat a kótovat podle požadavku objednavatele.
Měřit v terénu:Měřit lomové body osy vedení před záhozem, výškově vrch zemnícího pásku nebo kabelu.
DM:40036
Kategorie výkresu:Hlavní výkres
Vrstva:Vrstva 26 - silové vedení podzemní
Značka:Silnop31 značka
Referenční bod staničení:bod v ose kabelové trasy, výškově vrch kabelu/ochrany
Poznámka:Viz pomocný soubor "Rozbor měření kabelů a kab.objektů" a soubor "Obecné zásady".
Pomocné:

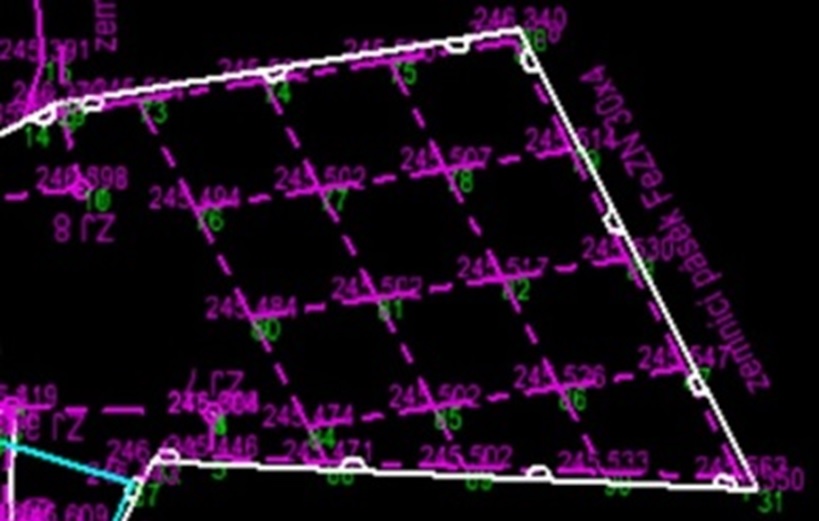

Fotografie:Zakreslení:
Zakreslení
