Záznam:

Název:Kabelová rezerva
Typ:Kabelové vedení 25-36
Kilometráž:Ne
Priorita:1
Povinné údaje:Délka rezervy, např. "10m". Pro G-DSPS kótovat podle požadavku objednavatele.
Měřit v terénu:Obvykle měřit jedním bodem ve skutečné výšce rezervy.
Volně loženou rezervu o průměru stočení do 1,5 m měřit jedním bodem v místě vchodu kabelu do stočení a dalším bodem ve středu smyčky.
Volně loženou rezervu o průměru stočení 1,5 m a více - měřit bod v místě vchodu kabelu do stočení a navíc krajní smyčku, výškově vrch kabelu.
Podrobnosti viz pomocný soubor "Rozbor měření kabelů a kab.objektů", kde je uvedeno více možností umístění rezervy.
DM:40261
Kategorie výkresu:Hlavní výkres
Vrstva:Vrstva 26 - silové vedení podzemní
Značka:C160 značka
Referenční bod staničení:
Poznámka:Rezerva v šachtě - značku rezervy umístit na bod ve výšce rezervy (červená šipka).
Pomocné:Rezerva podzemní - volný kabel s průměrem stočení do 1,5 m - linii kabelu vést přes body: trasa - bod v místě vchodu do stočení - bod ve středu stočení - bod v místě vchodu do stočení - pokračování trasy. Značku rezervy umístit na bod v místě vchodu kabelu do stočení.
Rezerva podzemní - volný kabel, průměr stočení 1,5 m a více, případně uložení kabelu do osmičky - linii kabelu vést přes body: trasa - bod v místě vchodu do stočení - body krajní smyčky - bod v místě vchodu do stočení - pokračování trasy. Značku rezervy umístit na bod v místě vchodu kabelu do stočení.

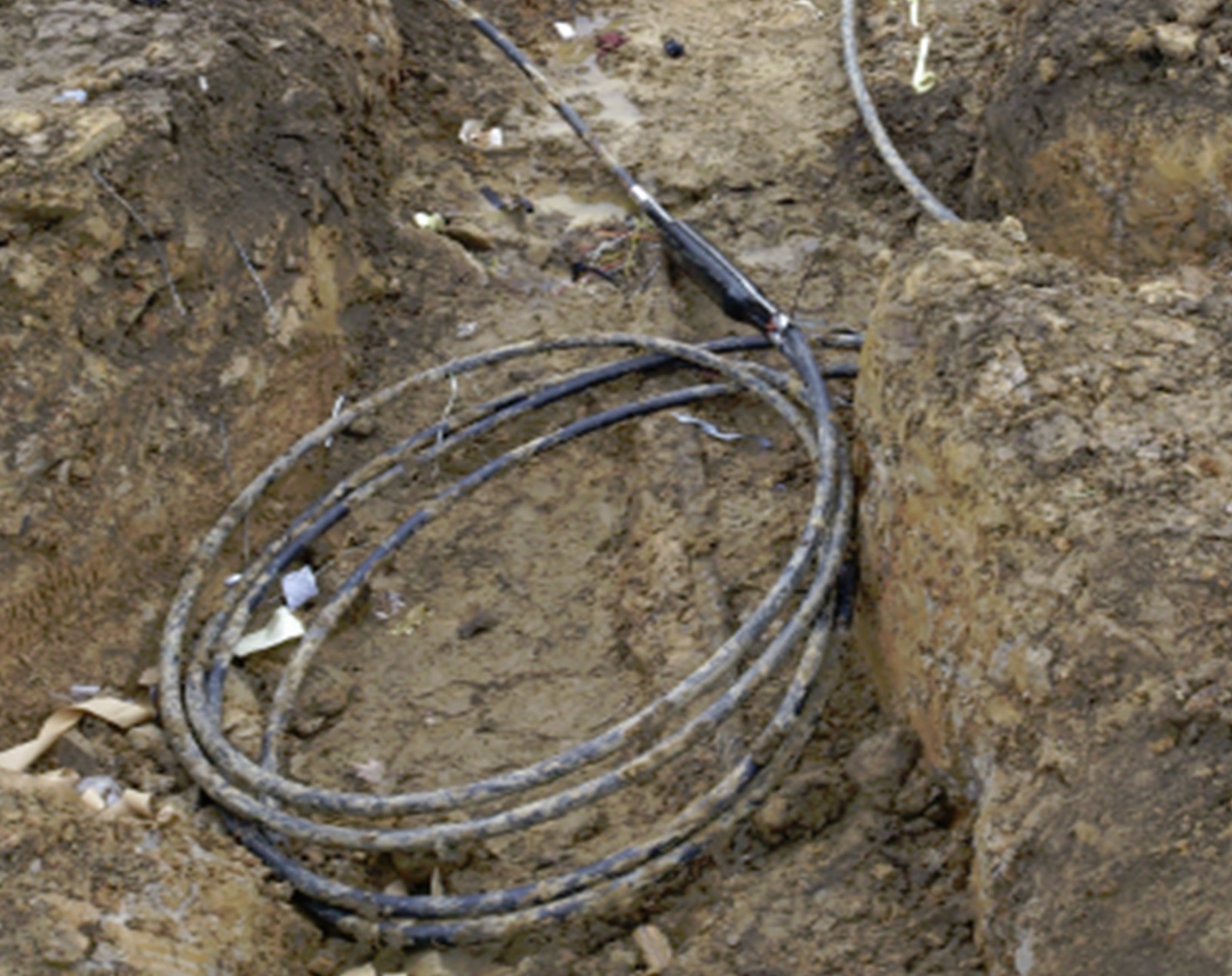

Fotografie:Zakreslení:
